Leírás

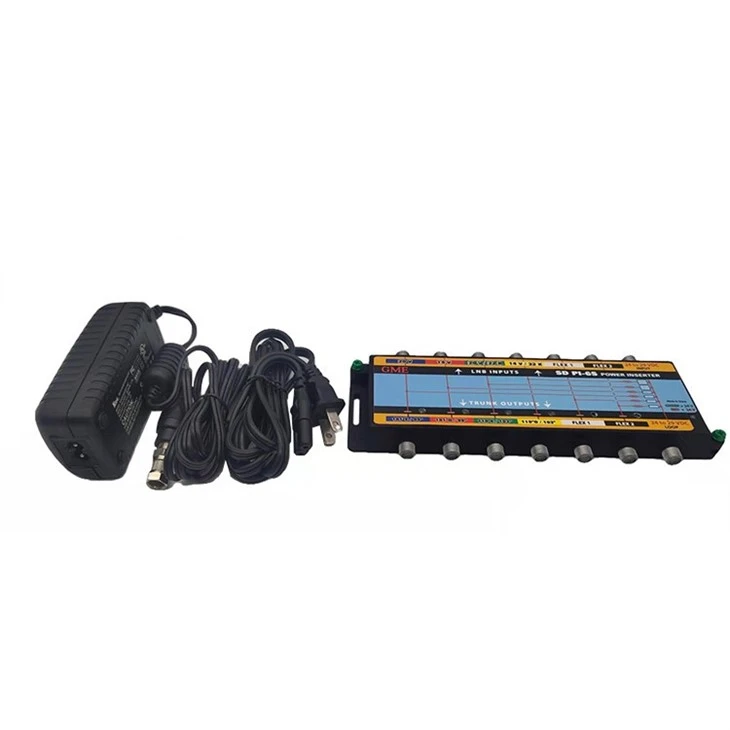

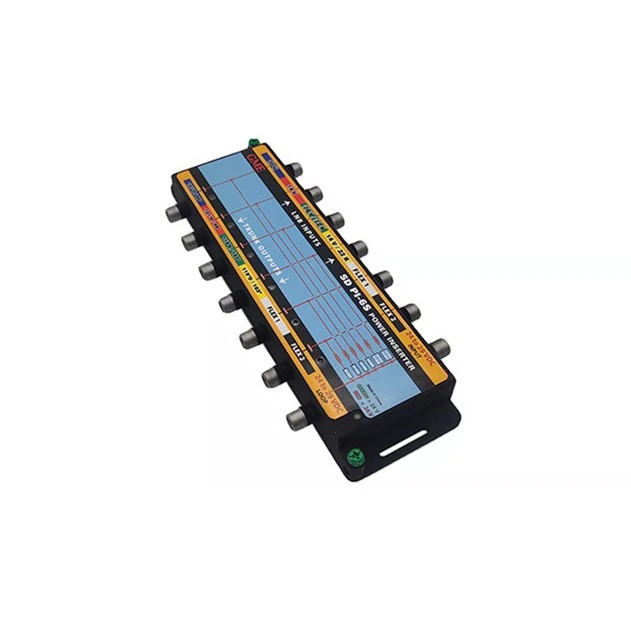

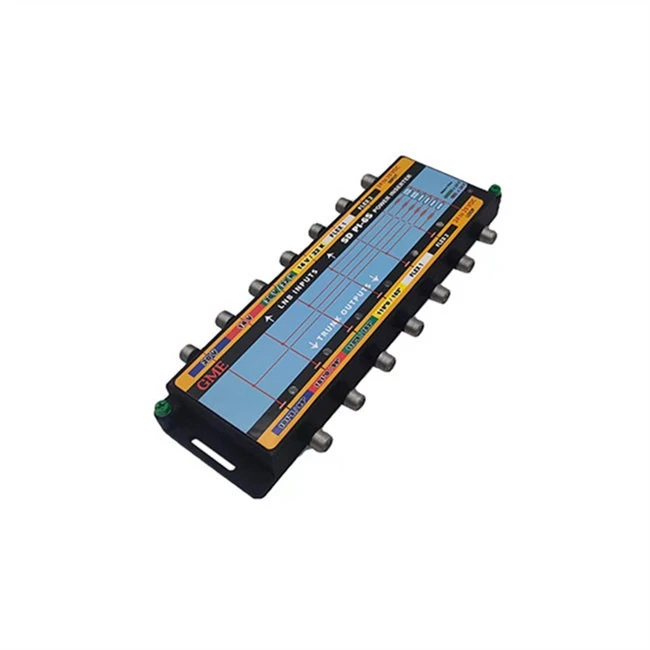

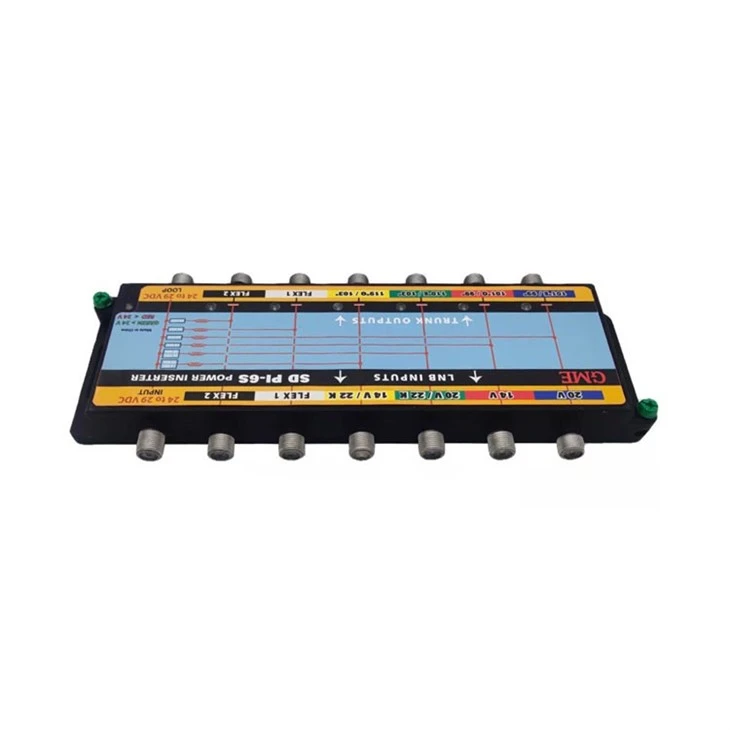

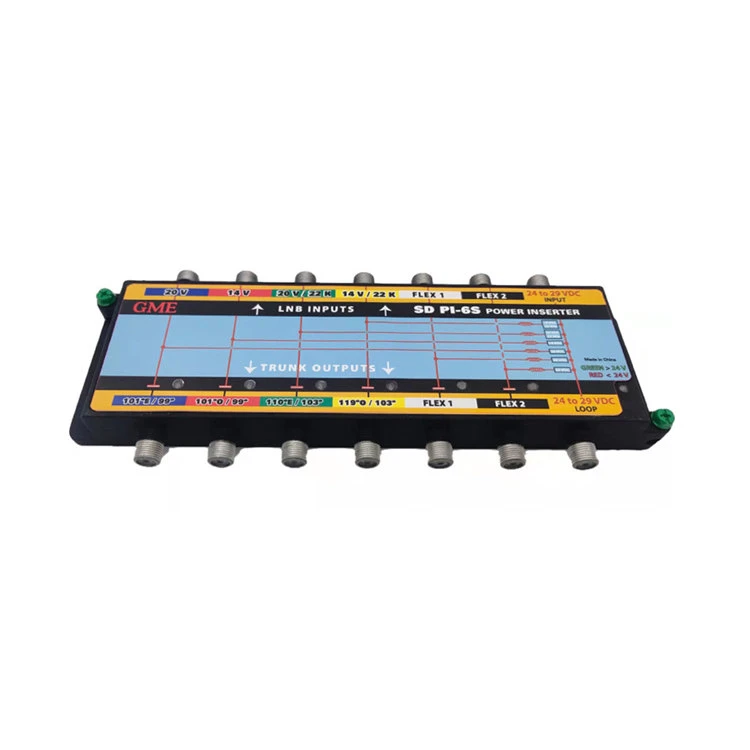

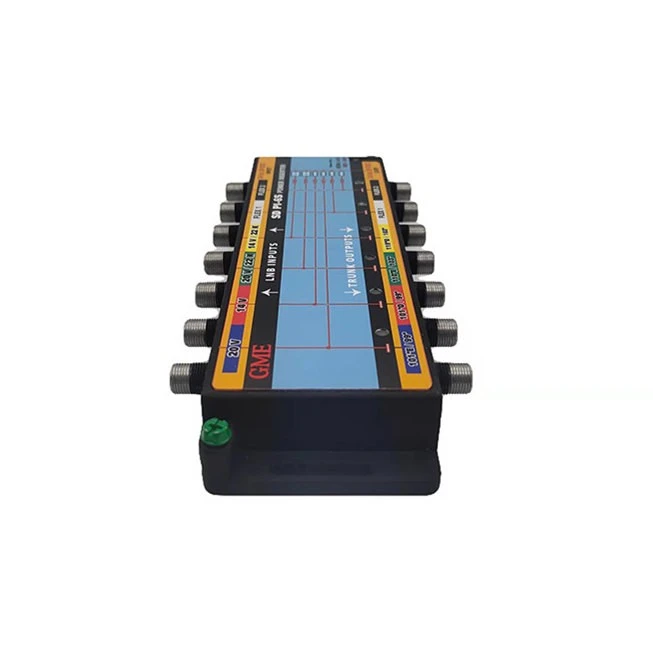

DirecTV Satellite Power Inserter Polarity Locker
Az SDPI6S modell egy DIRECTV SL5 LNB-t táplál, a polaritás zárolja a négy antennakimenetet, és két 20 V-os kimenetet biztosít a DTV66E tányér 95º-os LNB-jének táplálásához, és egy lehetséges jövőbeli polaritást. A vonali tápellátású erősítők tápellátását a teljesítmény-beillesztővel lehet ellátni. Összesen két amper egyenáram érhető el a rövidzárlatvédett táptranszformátorból.
Helyzet
A DIRECTV® (4) polaritású SLSP-F SlimLine® tányérból SL5 LNB-vel, DTV66E 95º-os tányérral és egy lehetséges 6. polaritással több kapcsolóhoz van szükség.
Megoldás
Az SD PI-6S modell egy DIRECTV® SL5 vevőfejet táplál, a polaritás zárolja a négy antennakimenetet, és 20 V FLEX1 és 13 V feszültséget biztosít a FLEX2 bemeneteken a DTV66E antenna vagy más vevőfejek 95º-os vevőfejének táplálásához.
Jellemzők
◆ DIRECTV SL5 Ka/Ku sávszélesség 250-2150 MHz
◆ PI-29 vagy PS242000A hálózati adapterekkel működik
◆ SL5, SL3 és Worldview LNB-k teljesítményét
◆ Kompakt tok: 1 hüvelykes SCTE Indoor F Spacing
◆ PIROS / ZÖLD színben beépített feszültségszintmérő
Specifikáció
|
Származási hely: Guangdong, Kína |
|||
|
Modellszám: GDINS-001 (SD PI-6S) |
|||
|
TÉTEL |
TIPIKUS |
QCLIMIT |
VIZSGÁLATI FELTÉTELEK |
|
FREQ. HATÓTÁVOLSÁG |
|
|
250-2150 MHz |
|
BEHELYEZÉS VESZTESÉG |
|||
|
|
-1,0 dB |
-1,5 dB MAX |
250-2150 MHz |
|
ELKÜLÖNÍTÉS |
|||
|
KIKÖTŐK KÖZÖTT |
-40 dB |
-35dB MIN |
250-2150 MHz |
|
VISSZATÉRÍTÉSI VESZTESÉG |
|
|
|
|
INPUT/OUTPUT |
-12 dB |
-10dB MIN |
250-2150 MHz |
|
Egyenáramú BEMENETEK |
|||
|
PORT#1 (20V 101 fok és 99 fok) |
|
20±0,5 VDC |
@50-350 mA |
|
PORT#2 (14V 101 fok és 99 fok) |
|
13,5±0,5 VDC |
@50-350 mA |
|
PORT#3 (22KHz és 20V 110 fok és 103 fok) |
|
20±0,5 VDC (+22KHz) |
@50-350 mA |
|
PORT#4 (22KHz és 14V 119 fok és 103 fok) |
|
13,5±0,5 VDC (+22KHz) |
@50-350 mA |
|
PORT#5 (FLEX PORT1) |
|
20±0,5VDC |
@50-350 mA |
|
PORT#6 (FLEX PORT2) |
|
20±0,5VDC |
@50-350 mA |
|
22KHz JELJELLEMZŐK |
|||
|
FREQ |
|
22±4KHz |
|
|
ÜZEMI CIKLUS |
|
±50﹪ |
＜24,0 VDC |
|
SZINT |
|
400 mVp-p MIN |
＞24,0 VDC |
|
POWER LED SZÍNE |
|
PIROS |
|
|
MEGFELELŐ: |
|
ZÖLD |
|
|
ÁRAMKAPCSOLÁS |
|
24V-29VDC |
ÁRAMKAPCSOLÁS |
|
BEMENET |
|
100-240VAC / 50/60Hz |
MINDEN KIKÖTŐ |
|
KIMENET |
|
24VDC/2.08A |
MINDEN KIKÖTŐ |
|
IMPEDANCIA |
|
75 OHM |
(6) SCTE INDOOR F |
|
CSATLAKOZÓ |
|
"F" TÍPUSÚ NŐ |
|
|
BEMENETI/KIMENETI PORTOK SZÁMA |
|
|
|
Vállalati profil

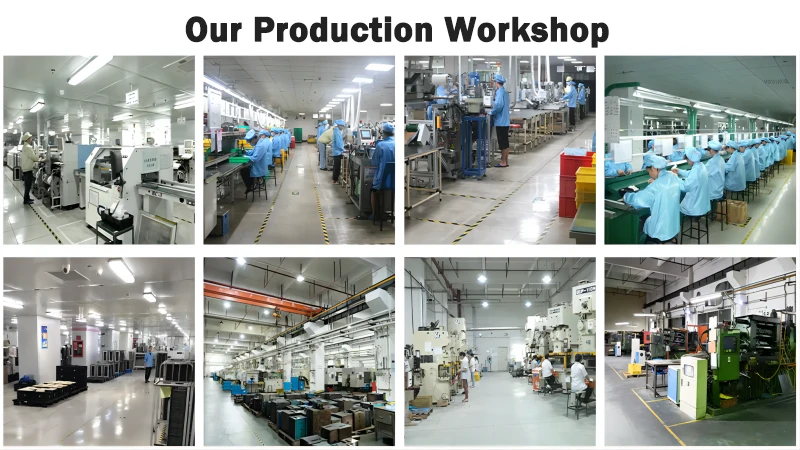

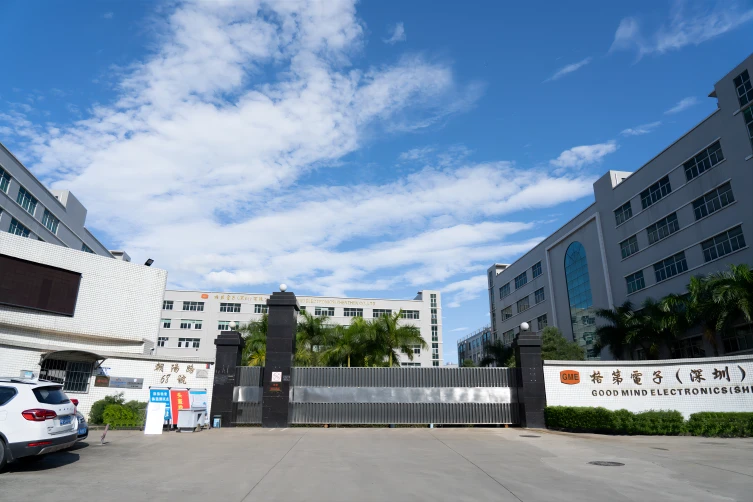

A Goodmind Electronics (Shenzhen) Co., Ltd.-t 1992-ben alapították 18 millió amerikai dollár jegyzett tőkével. Saját gyára Shenzhenben található, és több mint 1000 alkalmazottat foglalkoztat. Ez egy csúcstechnológiás vállalkozás, amely a kutatás-fejlesztést, a termelést, az értékesítést és a szolgáltatást integrálja. A cég az antenna / hálózati kommunikáció / Bluetooth / AV-kiegészítők / intelligens otthon / autós kiegészítők professzionális gyártó cégére specializálódott. A gyár függőlegesen integrált. A gyár rendelkezik műanyag feldolgozással, fémbélyegzéssel, cink présöntéssel, SMT-vel, DIP-vel és összeszerelő központtal. A vállalat erős pénzügyi erővel, professzionális K+F csapattal, kiváló gyártóberendezésekkel és letisztult gyártással rendelkezik, és elkötelezett amellett, hogy kiváló minőségű termékeket készítsen az ügyfelek számára.
Hogyan működik a Satellite Power Inserter?
A Satellite Power Inserter egy vonalban csatlakozik a műholdvevő és a parabolaantenna közé. A koaxiális kábelen keresztül kap áramot a műholdvevőtől, majd ugyanezen a kábelen keresztül továbbítja az LNB-hez. Ez a teljesítmény elengedhetetlen ahhoz, hogy az LNB felerősítse és a vett műholdjeleket a vevő számára használható formává alakítsa.
Mi a célja a műholdas tápcsatlakozónak?
A Satellite Power Inserter elsődleges célja az LNB tápellátása, amely szükséges a működéséhez. A behelyező által biztosított tápellátás nélkül az LNB nem tudná felerősíteni a parabolaantennáról vett gyenge jeleket.
Hogyan telepíthetek egy Satellite Power Insertert?
A Satellite Power Inserter telepítése általában egyszerű. Először válassza le a koaxiális kábelt a műholdvevőről. Ezután csatlakoztassa a koaxiális kábel egyik végét a beillesztő bemeneti portjához, a másik végét pedig a beillesztő „to LNB” vagy hasonló feliratú kimeneti portjához. Végül csatlakoztassa a tápcsatlakozó tápegységét egy konnektorhoz, és győződjön meg arról, hogy a tápcsatlakozó kap áramot.
GYIK
K: Használhatok bármilyen Satellite Power Insertert a műholdas rendszeremmel?
V: Alapvető fontosságú, hogy a műholdrendszerrel és az LNB-vel kompatibilis műholdas tápcsatlakozót használjon. Győződjön meg arról, hogy a behelyező az LNB által megkövetelt megfelelő feszültséget és áramerősséget biztosít, mivel egy nem kompatibilis betét használata károsíthatja az LNB-t, vagy rossz jelminőséget eredményezhet.
K: Használható a műholdas tápcsatlakozó kültéren?
V: Míg a műholdas tápcsatlakozókat általában beltéri használatra tervezték, léteznek olyan időjárásálló modellek, amelyek kültéren is használhatók. Ha a behelyezőt a szabadban kell felszerelnie, győződjön meg arról, hogy időjárásálló burkolatot vagy fedelet használ, hogy megvédje az elemektől és megakadályozza a vízkárosodást.
K: Hol vásárolhatok műholdas tápcsatlakozót?
V: A műholdas tápcsatlakozók különféle elektronikai kiskereskedőktől, online áruházaktól és műholdas berendezések beszállítóitól vásárolhatók meg. Ügyeljen arra, hogy jó hírű eladót válasszon, és vásárlás előtt ellenőrizze, hogy a beszúró kompatibilis-e az Ön műholdas rendszerével.
