Leírás

Beltéri / Kültéri 54–2150 MHz-es de-lerakó és kikapcsolt -levegő-diplexer.

Helyzet

A DBS Demultiplexer 950–1450 MHz polaritása több helyen is szükséges, egyetlen koaxiális kábellel csatlakoztatva. A koax végén lévő vevőknek a kettő közül egyet kell választani a 950-1450 MHz-es sávban.

Megoldás

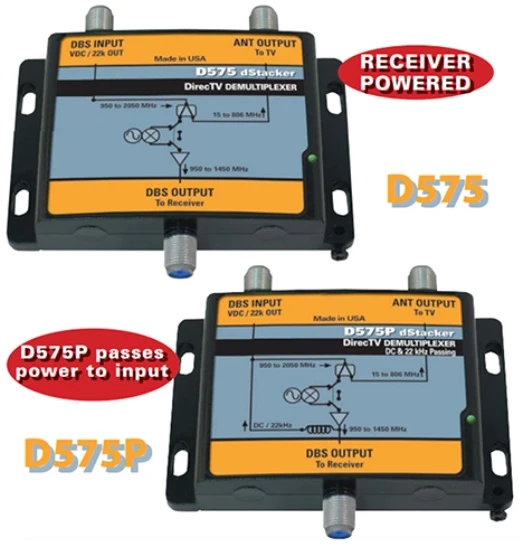

A D575 és D575P modellek a 950 és 1450 MHz közötti sávban a két polaritás közül választanak ki egyet a vevő vezérlőfeszültsége alapján.

Specifikáció

Származási hely: Guangdong, Kína

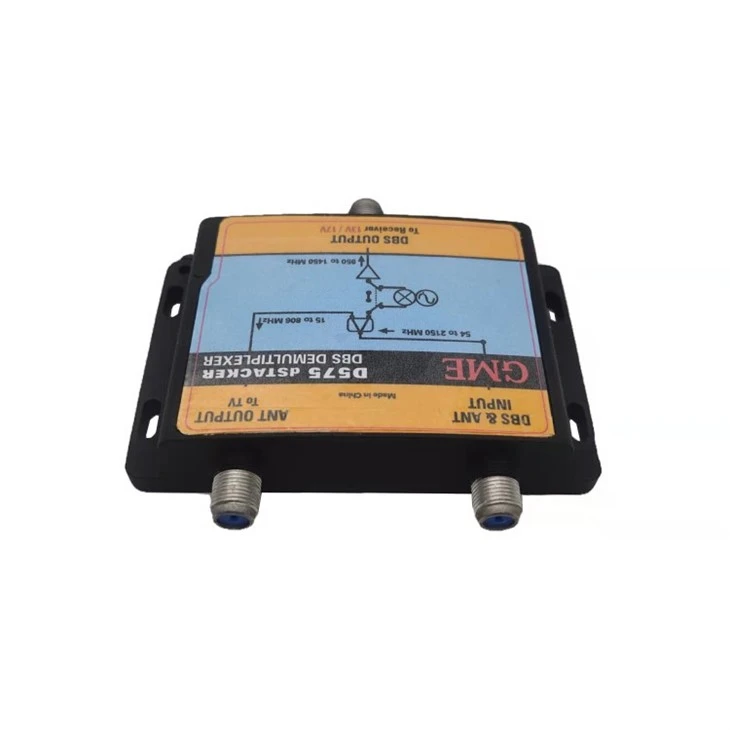

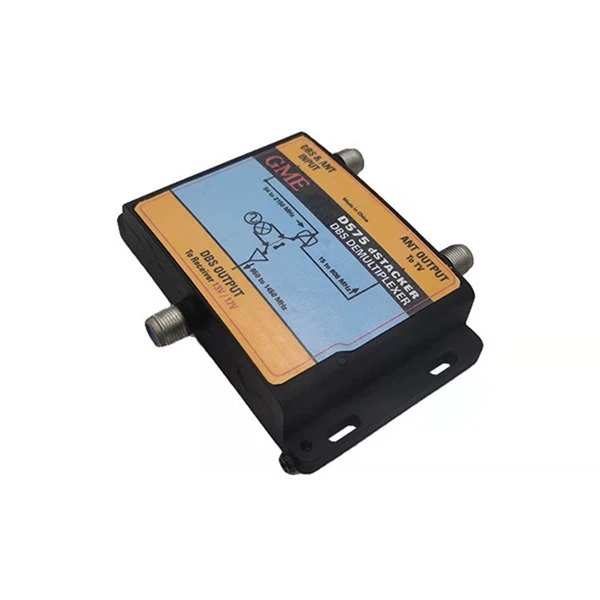

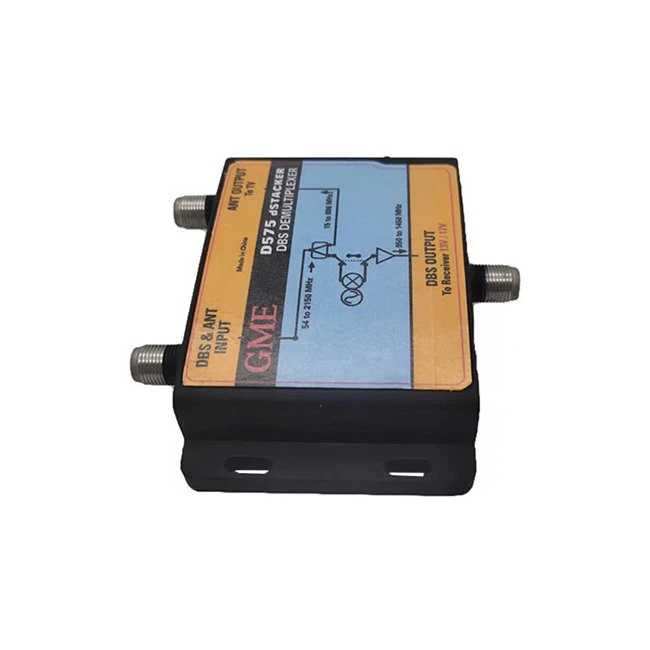

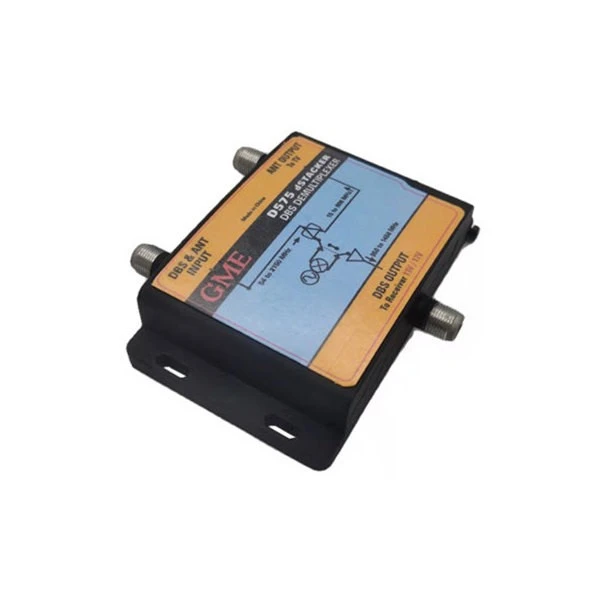

Modellszám: GDDEM-001 (D575)
TÉTEL	TIPIKUS	QC LIMIT	VIZSGÁLATI FELTÉTELEK
Frek. Hatótávolság
DBS bemenet			15-2150 MHz
ANT kimenet			15-800 MHz
DBS KIMENET			950-1450 MHz
Beillesztési nyereség (LOSS)
DBS bemenet az ANT kimenetre	-2dB	-3 dB max	15-800 MHz
DBS bemenet DBS kimenetre	+6dB	+5dB min	950-1450 MHz
Pass Band Flatness
	0,2 dB	0,5 dB max	Bármilyen 24 MHz-es sáv
Visszatérési veszteség
DBS bemenet	-10 dB	-9dB min	950-2025 MHz
ANT kimenet	-12 dB	-11 dB min	15-750 MHz
DBS kimenet	-10 dB	-9dB min	950-1450 MHz
Elutasítás
DBS bemenet DBS kimenetre	-27 dB	-25dB min	1695-1700 MHz
	-22 dB	-20dB min	1701-2025 MHz
Működési környezet		Beltéri/Kültéri
Környezeti hőmérséklet		-30 foktól +70 fokig
Tápfeszültség		11-18VDC
Csatlakozó		"F" típusú nő
Impedancia		75 ohm
