Leírás

250-2150 MHz-es DBS erősítő 25 dB erősítéssel, LNB tápellátással és meredekség kompenzációval.

Helyzet

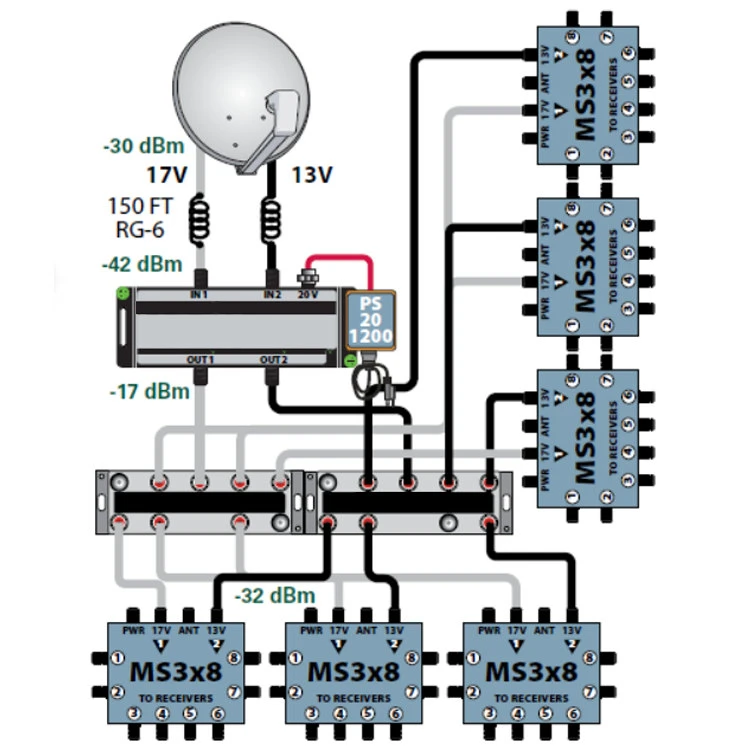

A kettős LNB-ről érkező DBS 250–2150 MHz-es jeleket tápellátással, polaritászárral és erősítéssel kell ellátni, hogy több kapcsolót táplálhasson.

Megoldás

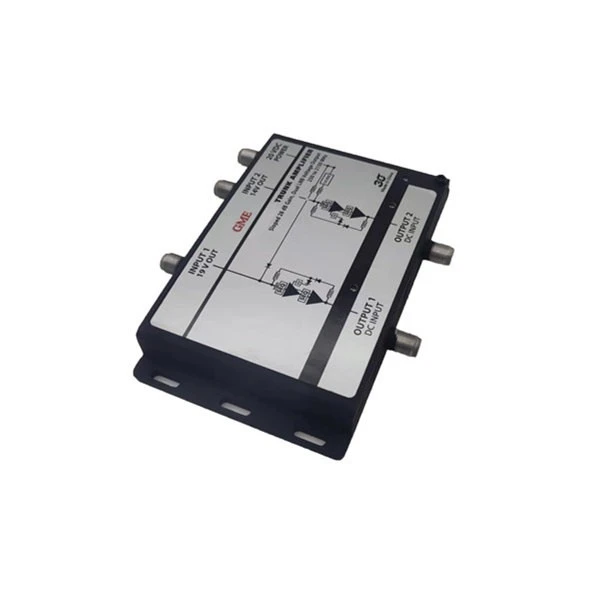

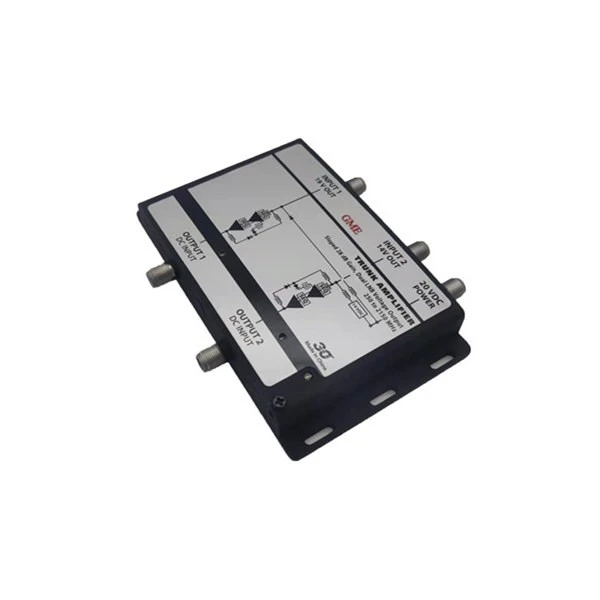

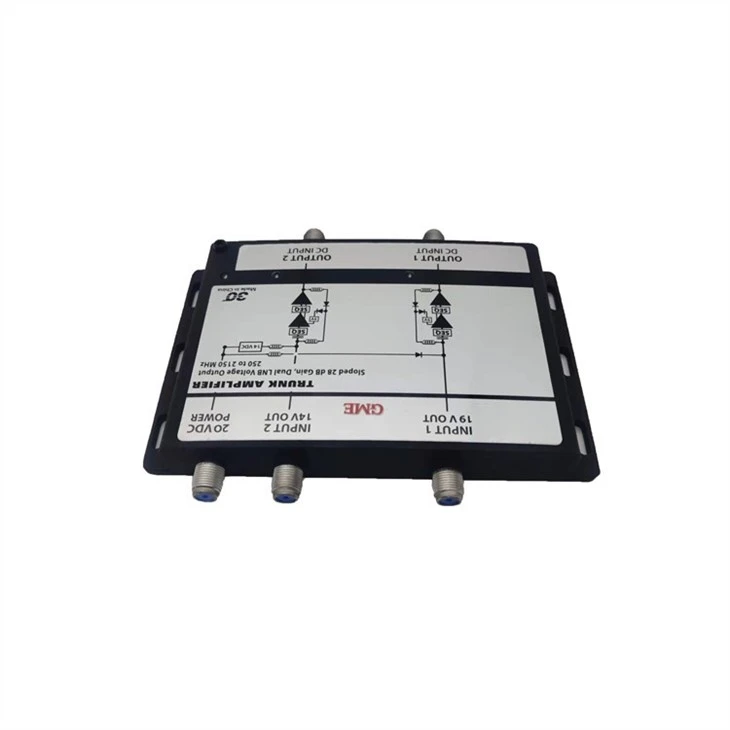

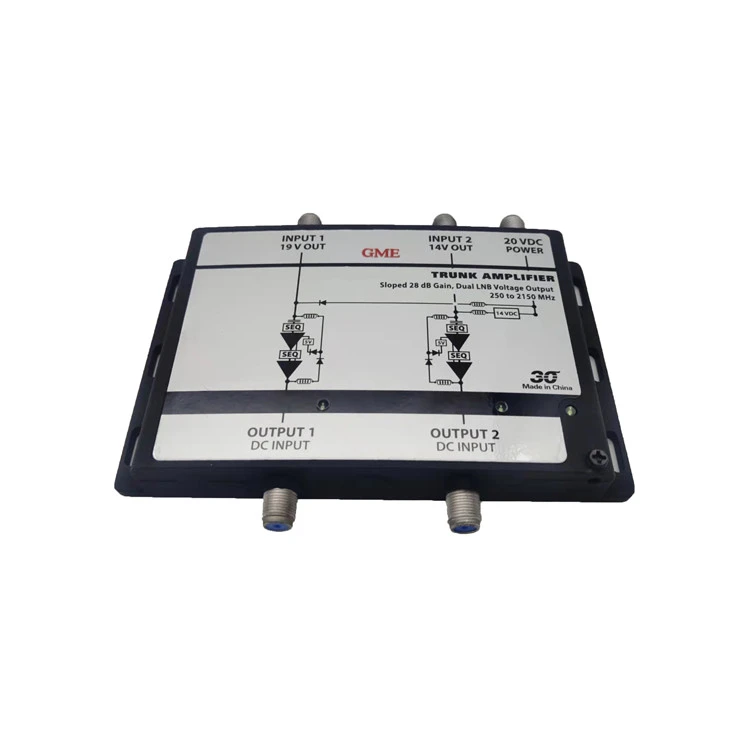

28 dB-es DUAL LNB erősítő Az SD TA282 modell-T egy DBS kettős vevőfejet táplál, erősíti a jeleket és előhangsúlyozza a magas frekvenciákat, hogy kompenzálja a kábel lejtését.

Specifikáció

Származási hely: Guangdong, Kína
Modellszám: GDAMP-018 (SD TA282-T)
TÉTEL	TIPIKUS	QC LIMIT	VIZSGÁLATI FELTÉTELEK
Frek. Hatótávolság			250-2150 MHz
Nyereség
	+20dB	+18dB min	950 MHz
	+24dB	+22dB min	1750 MHz
	+28dB	+26dB min	2150 MHz
Laposság
Lejtést leszámítva	±0,2 dB	±0,5 dB max	Bármilyen 24 MHz-es sáv
Lejtő	6 dB	5dB min	250-2150 MHz
Megtérülési veszteség
Bemenet/Kimenet	-12 dB	-10dB min	250-2150 MHz
Elkülönítés
Keresztpolarizáció	-35 dB	-30dB min	250-2150 MHz
Input to Input	-35 dB	-30dB min	250-2150 MHz
Kimenet a kimenetre	-35 dB	-30dB min	250-2150 MHz
Beviteli képesség
1dB tömörítés	96dBuV	95dBuV max	950 MHz-es bemeneten
DC áteső feszültség		1,2VDC max	Kimenet a bemenetre
Impedancia		75 ohm	Bemeneti/kimeneti port
Csatlakozó		F típusú nő	Minden port
Kimeneti feszültség a bemeneti porton
Input1 port		19±0,5VDC	500mA terhelés
Input2 port		13±0,5VDC	500mA terhelés

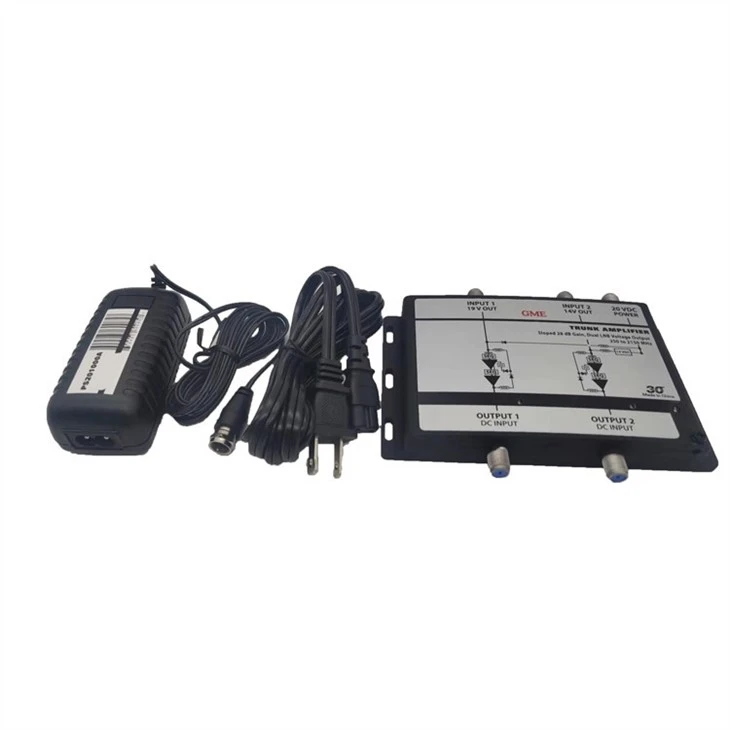

Tápadapter
Bemenet		100-240VAC, 50/60Hz
Kimenet		20VDC, 1200mA
CEC szint		VI
