Leírás

DBS, OTA, CATV, 54–3000 MHz-es vonali meghajtású erősítő előremenő erősítéssel és 2–42 MHz-es al-sávú passzív visszatéréssel.

HELYZET

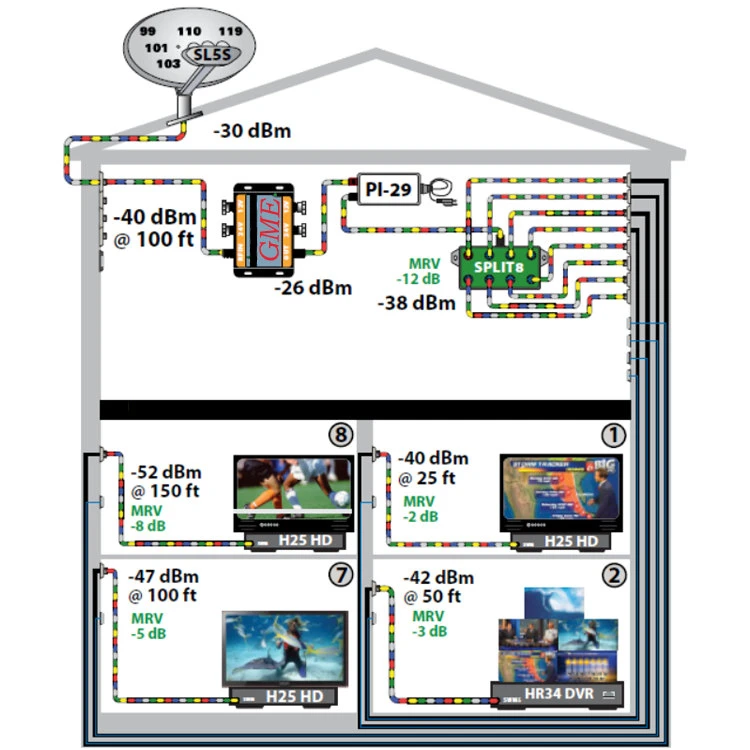

Az LNB vagy DBS kapcsoló kimenete több helyiségre vagy lakásra van felosztva, és a vevő jelszintje alacsony a távoli helyeken.

MEGOLDÁS

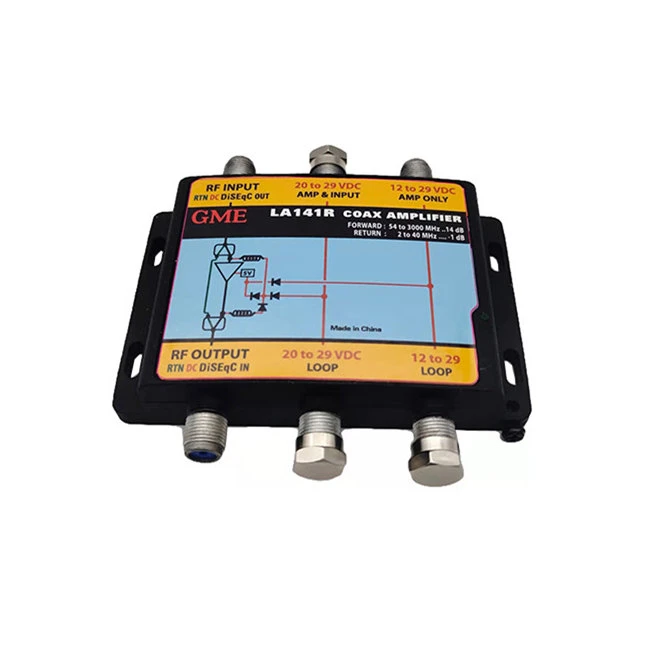

ModellLA141A Gain In Line Amplifier megnöveli a kábeles és DBS jelszinteket, így az RG-6 150 láb veszteségét állítja be, miközben az adatmodem és a vevő vezérlőjeleit a vevőtől a kapcsolóhoz továbbítja.

KAPCSOLÓDÓ SZEMPONTOK

Ez a termék egy univerzális koaxiális erősítő. Ez a Gain In Line erősítő OTA-val, CATV-vel, DBS-sel és SWM-mel működik. Tartalmazza a passzív 22 kHz-től 42 MHz-ig terjedő -alsáv-visszatérést. Az SD SWMA2 modell kétirányúan továbbítja a 2-806 MHz-es MoCA E sáv és a vevővezérlő jeleket olyan alkalmazásokhoz, ahol MoCA szükséges az erősítő bemenetén és kimenetén.

Specifikáció

Származási hely: Guangdong, Kína
Modellszám: GDAMP-009 (LA141)
TÉTEL	TIPIKUS	QC LIMIT	VIZSGÁLATI FELTÉTELEK
Frek. Hatótávolság
Előre vezető út			950-2150 MHz
Visszaút			22KHz-3MHz
Nyereség
	+11dB	+10dB min	950 MHz
	+12dB	+11dB min	1450 MHz
	+14dB	+13dB min	1750 MHz
	+15dB	+14dB min	2150 MHz
	+14dB	+13dB min	2400 MHz
Beillesztési veszteség	-1,2 dB	-2,5 dB max	22KHz-3MHz
Visszatérési veszteség
Bemenet	-15 dB	-12dB min	950-2150 MHz
	-12 dB	-10dB min	2151-2400 MHz
Kimenet	-12 dB	-10dB min	950-2150 MHz
	-13 dB	-11 dB min	2151-2400 MHz
Beviteli képesség
1dB tömörítés	112dBuV	110 dBuV max	950 MHz-es bemeneten
Üzemi feszültség		12-21VDC
Impedancia		75 ohm	Bemeneti/kimeneti port
Csatlakozó		F típusú nő	Bemeneti/kimeneti port
