Leírás

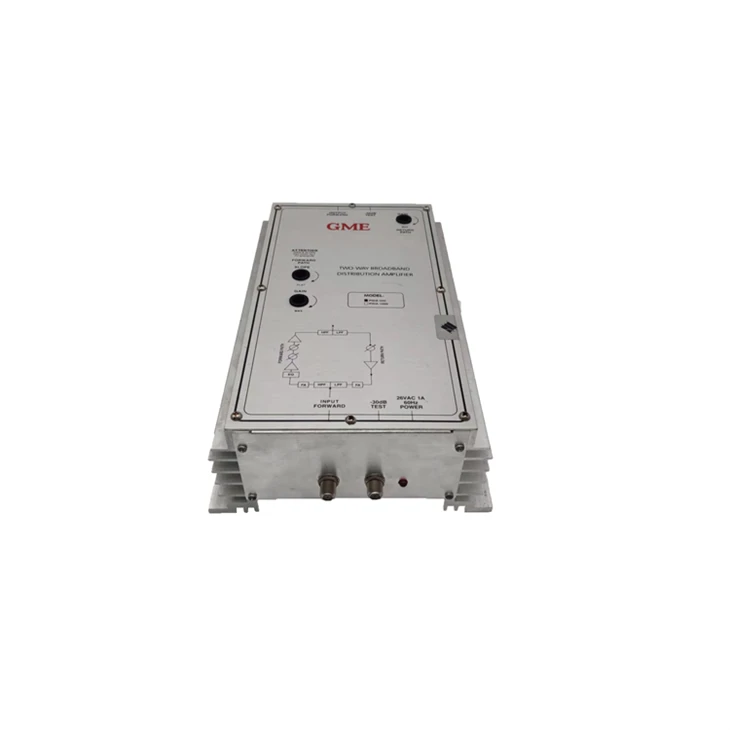

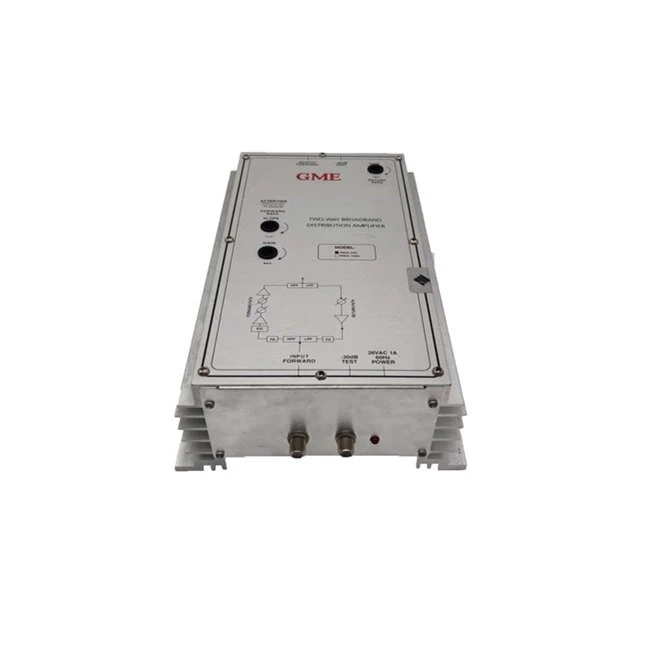

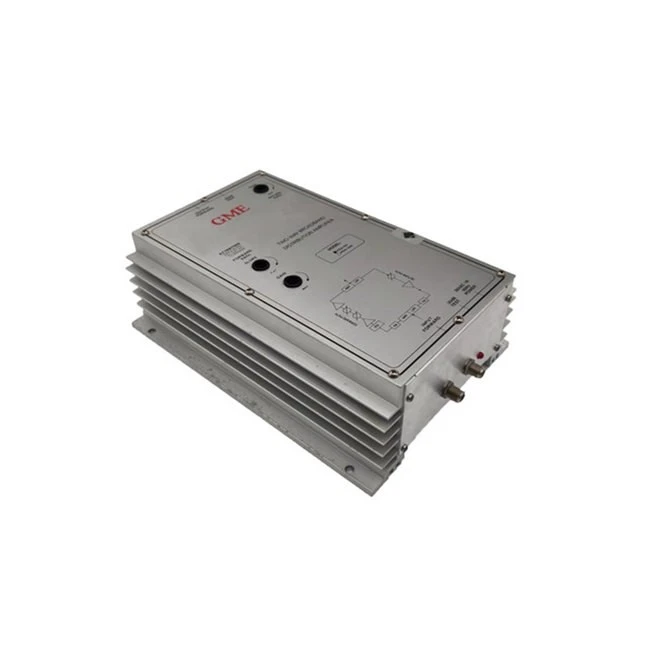

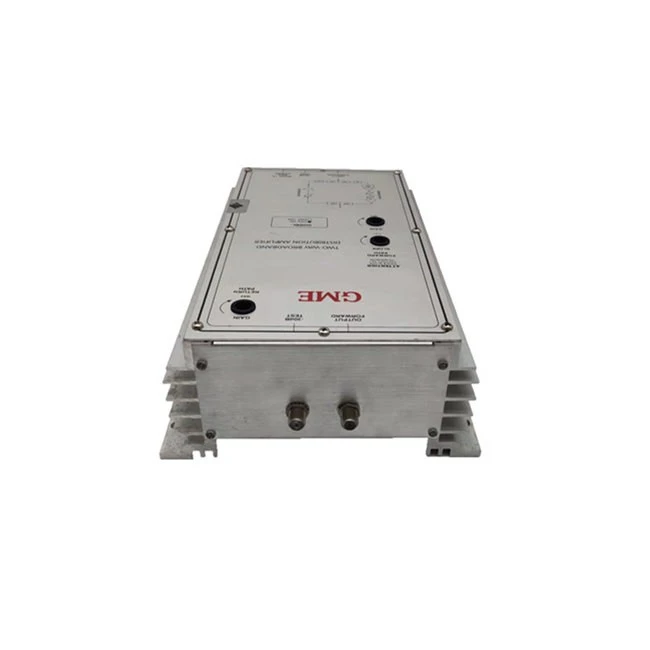

A Bi Directional Push Pull Distribution Amplifier professzionális minőségű, kétirányú, szélessávú beltéri elosztó erősítők-. Ezek az erősítők ideálisak több-csatornás RF elosztórendszerekhez, a bemeneti forrás egy "kábeles" vagy egy MATV/SMATV/CATV fejállomás kimenete.

Dual push{0}}pull hibrid modulok a jó C/N tartás érdekében erősítésszabályozás és dőlésszabályozás használatakor.
Passzív és aktív visszaút.
Beépített{0}}Változtatható erősítés- és meredekségszabályozás, valamint kimeneti tesztportok.
Vonal tranziens védelem.

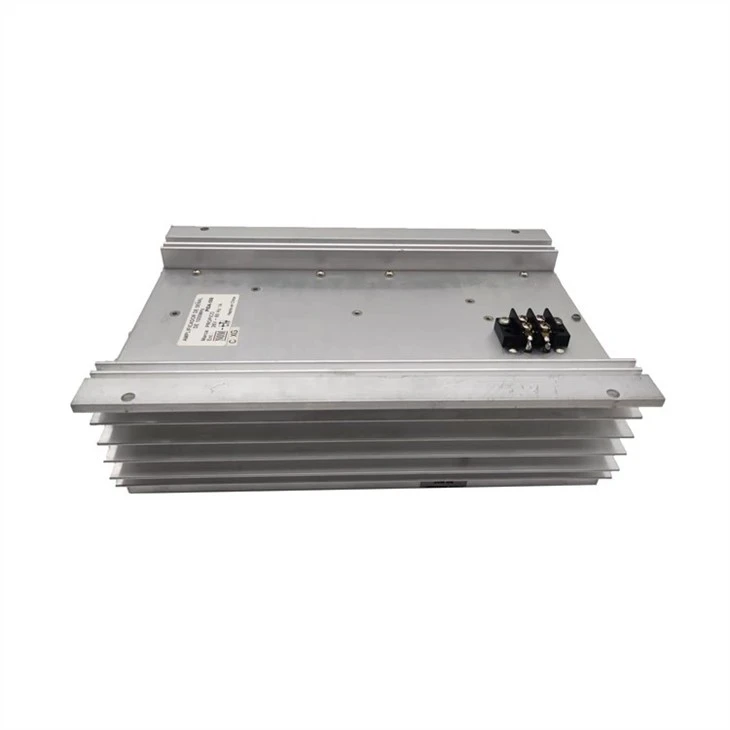

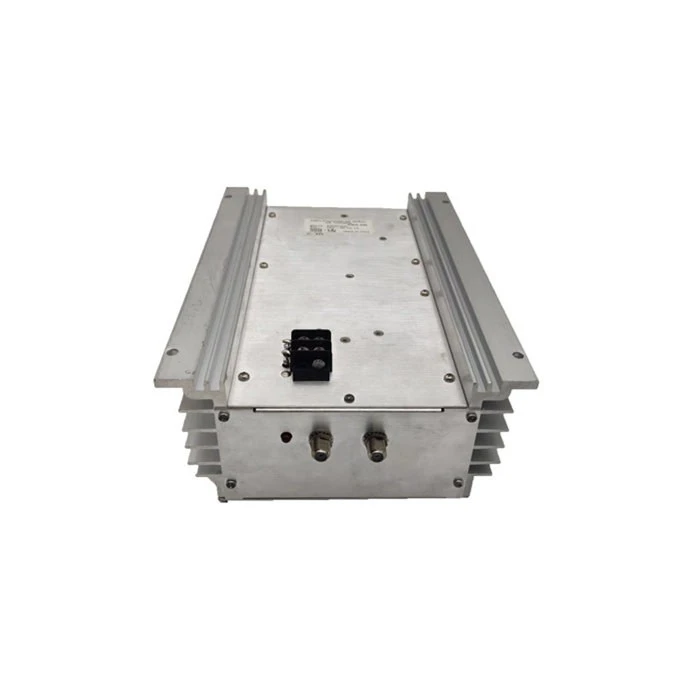

Alumínium ház a kiváló hőelvezetésért.
Jó CATV/MATV/SMATV fejvégi jel indításához vagy jelszint-növeléshez a jelelosztásban.
Különböző frekvenciatartomány áll rendelkezésre: 550 MHz, 860MHz, 1000 MHz.

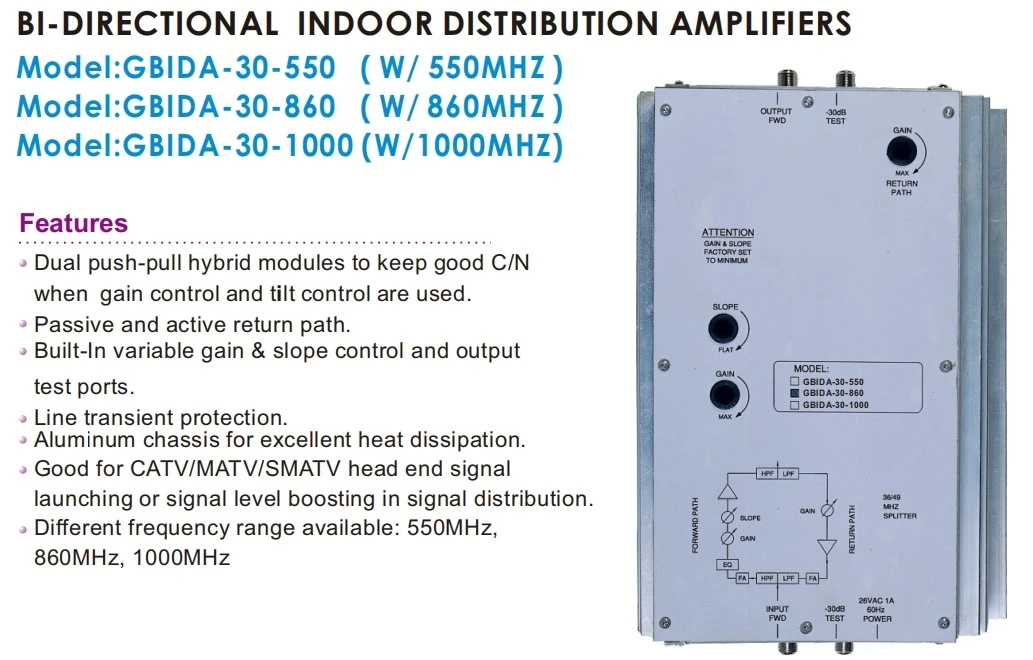

CATV Line Amplifier

Specifikáció

Modellszám: GDAMP-017 (GBIDA-30-550)
Modell Specifikáció	GBIDA-30-550	GBIDA-30-860	GBIDA-30-1000	Integrált aktív visszatérési útvonal	Egységek
Frekvencia tartomány:	490-550	49-860	49-1000	5-36	MHz
Laposság:	±0.5	±0.75	±0.75	±0,5 ref.1dB dőlésszögig	dB
Csatorna betöltése:	77	129	150	3
Nyereség:	32	32	32	18	dB
Kimeneti szint:	46	44	40	40	dBmV
Zaj ábra (a):	7	8.5	8.5	6	dB
Erősítési tartomány:	10	10	10	15	dB
Lejtési szabályozási tartomány:	8	8	8	NA	dB
Teszt port szint:	-30,±2	-30,±2	-30,±2		dB
Összetett másodrendű-CSO (b):	-58	-54	-56	-60	dB
Összetett hármas ütem-CTB (b):	-58	-48	-53	-60	dB
Keresztmoduláció-XMOD (b):	-60	-48	-54	-60	dB
Hum moduláció:	-70	-70	-70	-65	dB
Impedancia-Minden port:	75	75	75	75	Ω
Visszatérési veszteség
Bemenet:	12	12	12	15	dB
Kimenet:	15	15	15	15	dB
Üzemi hőmérséklet:	-20-tól+60	-20-tól+60	-20-tól+60		fokozat
Tápegység ig.
117 VAC, 60 Hz (i):	21.5	23	24	-	W
26 VAC, 60 Hz:	0.85	0.9	1	-	Amp
Méret (HxSzxH) m/m	270x180x82	270x180x82	270x180x82	-	m/m
Szállítási súly: kg	2.85	2.85	2.85	-	kg
Hibridek száma:	2	2	2	-
Hibrid technológia:	Nyomja{0}}Húzza	Nyomja{0}}Húzza	Nyomja{0}}Húzza	-
