Leírás

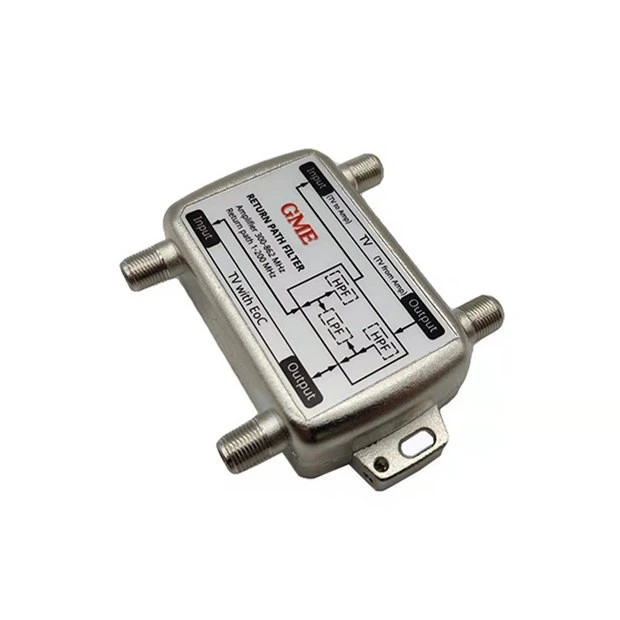

A visszirányú szűrő az erősítők megkerülésére szolgál egy normál koax alapú TV hálózatban az EoC adatfrekvenciáján. Ez lehetővé teszi, hogy az adatoknak legyen visszaútja, és a TV-jel erősíthető.
Specifikáció
|
Származási hely: Guangdong, Kína |
|||
|
Modellszám: GDF-002 (GRPF-200) |
|||
|
TÉTEL |
TIPIKUS |
QC LIMIT |
VIZSGÁLATI FELTÉTELEK |
|
Frekv. tartomány |
|||
|
|
|
1-200 MHz |
Visszaút |
|
|
|
300-862 MHz |
Erősítő |
|
Beillesztési veszteség |
|||
|
IN (TV+EoC) – OUT (TV+EoC) |
-1,5 dB |
-2,0 dB max |
1-200 MHz |
|
IN (TV+EoC) - IN (TV-től erősítőig)& |
-1,5 dB |
-2,0 dB max |
300-862 MHz |
|
Kimenet (TV+EoC) – Out (TV erősítőtől) |
|||
|
Elkülönítés |
|||
|
IN (TV-től erősítőig) - Out (TV-től erősítőig) |
-37 dB |
-32dB min |
1-5 MHz |
|
|
-50 dB |
-48dB min |
6-200 MHz |
|
|
-60 dB |
-50 dB min |
300-862 MHz |
|
Elutasítás |
|||
|
IN (TV+EoC) – OUT (TV+EoC) |
-60 dB |
-50 dB min |
300-862 MHz |
|
IN (TV+EoC) – IN (TV – Amp) és |
-37 dB |
-32dB min |
1-5 MHz |
|
Kimenet (TV+EoC) – Out (TV erősítőtől) |
-50 dB |
-48dB min |
6-200 MHz |
|
Visszatérési veszteség |
|||
|
|
-16 dB |
-14dB min |
5-200 MHz |
|
|
-17 dB |
-15dB min |
300-862 MHz |
|
DC Pass |
|
Igen |
IN (TV+EoC) – IN (TV – Amp) és |
|
|
Kimenet (TV+EoC) – Out (TV erősítőtől) |
||
|
Üzemi hőmérséklet |
|
-10-+40 fok |
|
|
Tárolási hőmérséklet |
|
-20-+70 fok |
|
|
Csatlakozó |
|
F típusú nő |
Minden port |
|
Impedancia |
|
75 ohm |
|
Vállalati profil

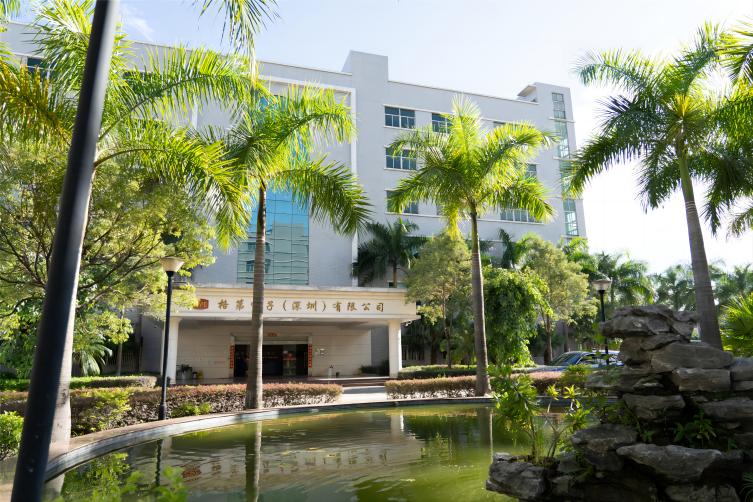

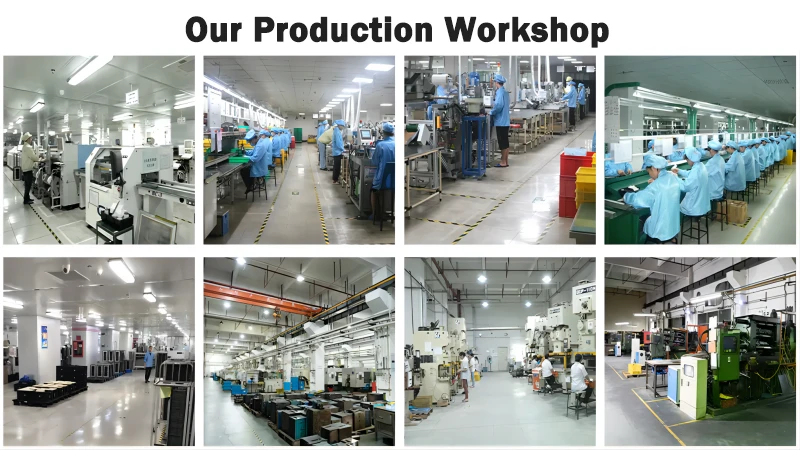

A Goodmind Electronics (Shenzhen) Co., Ltd.-t 1992-ben alapították 18 millió amerikai dollár jegyzett tőkével. Saját gyára Shenzhenben található, és több mint 1000 alkalmazottat foglalkoztat. Ez egy csúcstechnológiás vállalkozás, amely a kutatás-fejlesztést, a termelést, az értékesítést és a szolgáltatást integrálja. A cég az antenna / hálózati kommunikáció / Bluetooth / AV-kiegészítők / intelligens otthon / autós kiegészítők professzionális gyártó cégére specializálódott. A gyár függőlegesen integrált. A gyár rendelkezik műanyag feldolgozással, fémbélyegzéssel, cink présöntéssel, SMT-vel, DIP-vel és összeszerelő központtal. A vállalat erős pénzügyi erővel, professzionális K+F csapattal, kiváló gyártóberendezésekkel és letisztult gyártással rendelkezik, és elkötelezett amellett, hogy kiváló minőségű termékeket készítsen az ügyfelek számára.
Mi az a visszatérési útvonal szűrő?
A rádiófrekvenciás kommunikációs rendszerekben a visszatérési szűrő egy olyan összetevő, amelyet arra terveztek, hogy kiszűrje a nem kívánt jeleket vagy zajokat, amelyek megzavarhatják a rendszer megfelelő működését. Segít biztosítani, hogy az eszközről vagy rendszerről egy másik helyre továbbított jelek interferencia- és zajmentesek legyenek, megőrizve a kommunikáció integritását.
Hogyan működik a visszatérési útvonal szűrő?
A visszatérési szűrők általában különféle technikákat használnak, például passzív LC (induktor-kondenzátor) szűrést, aktív szűrést vagy digitális jelfeldolgozást bizonyos frekvenciák vagy frekvenciatartományok szelektív csillapítására. Azáltal, hogy blokkolja a nem kívánt jeleket, miközben lehetővé teszi a kívánt jelek áthaladását, a visszatérési útvonalszűrők javítják a jel{2}}/-zaj arányt, és javítják a rendszer általános teljesítményét.
Hol használják a visszatérési útvonalszűrőket?
A visszirányú szűrők különféle rádiófrekvenciás kommunikációs rendszerekben találnak alkalmazásokat, beleértve a kábeltelevíziós (CATV) hálózatokat, a műholdas kommunikációs rendszereket, a szélessávú internetes hálózatokat és a vezeték nélküli kommunikációs rendszereket. Gyakran alkalmazzák adó-{1}}vevő-beállításokban, ahol a jelek tiszta visszatérési útvonalának fenntartása elengedhetetlen a megbízható kommunikációhoz.
GYIK
K: Milyen előnyei vannak a visszatérési útvonalszűrők használatának?
V: A nem kívánt interferencia és zaj kiszűrésével a visszatérési útszűrők javítják a jel minőségét, csökkentik a jel romlását, valamint növelik az RF kommunikációs rendszerek általános teljesítményét és megbízhatóságát. Segíthetnek az elektromágneses interferencia (EMI) minimalizálásában és a szabályozási szabványoknak való megfelelés biztosításában.
K: Hogyan válasszam ki az alkalmazásomhoz megfelelő visszatérési útvonal szűrőt?
V: Vegye figyelembe az olyan tényezőket, mint a működési frekvencia tartomány, a nem kívánt jelek csillapításának kívánt szintje, a bemeneti/kimeneti impedancia illesztési követelményei, valamint minden konkrét környezeti vagy szabályozási megfontolás. A rádiófrekvenciás mérnökökkel folytatott konzultáció vagy a rendszerspecifikációkra való hivatkozás segíthet a megfelelő visszatérési szűrő kiválasztásában.
K: Vannak különböző típusú visszatérési útvonalszűrők?
V: Igen, a visszatérési szűrők különféle típusokban és konfigurációkban kaphatók, beleértve a passzív szűrőket, az aktív szűrőket, a felületre szerelhető szűrőket, a koaxiális szűrőket és az integrált szűrőmodulokat. A szűrőtípus kiválasztása az alkalmazás speciális követelményeitől és korlátaitól függ.
K: Milyen gyakori kihívások kapcsolódnak a visszatérési útvonalszűrőkhöz?
V: A gyakori kihívások közé tartozik a szűrőteljesítmény (csillapítás, beillesztési veszteség) és más rendszerparaméterek, például a méret, a költség és az energiafogyasztás közötti kompromisszum{0}}. A hatékony visszatérési szűrők tervezése magában foglalhatja az olyan problémák megoldását is, mint az impedancia illesztés, az áteresztő sáv hullámossága és a nemlineáris torzítás.
K: Vannak-e karbantartási követelmények a visszatérési útvonalszűrőkre?
V: A visszatérési szűrők általában nem igényelnek rendszeres karbantartást. Időnkénti ellenőrzésekre azonban szükség lehet a szűrő megfelelő működésének biztosítására, valamint a károsodásra vagy romlásra utaló jelek észlelésére, amelyek befolyásolhatják a szűrő teljesítményét. Ilyen esetekben cserére vagy javításra lehet szükség.
