Leírás

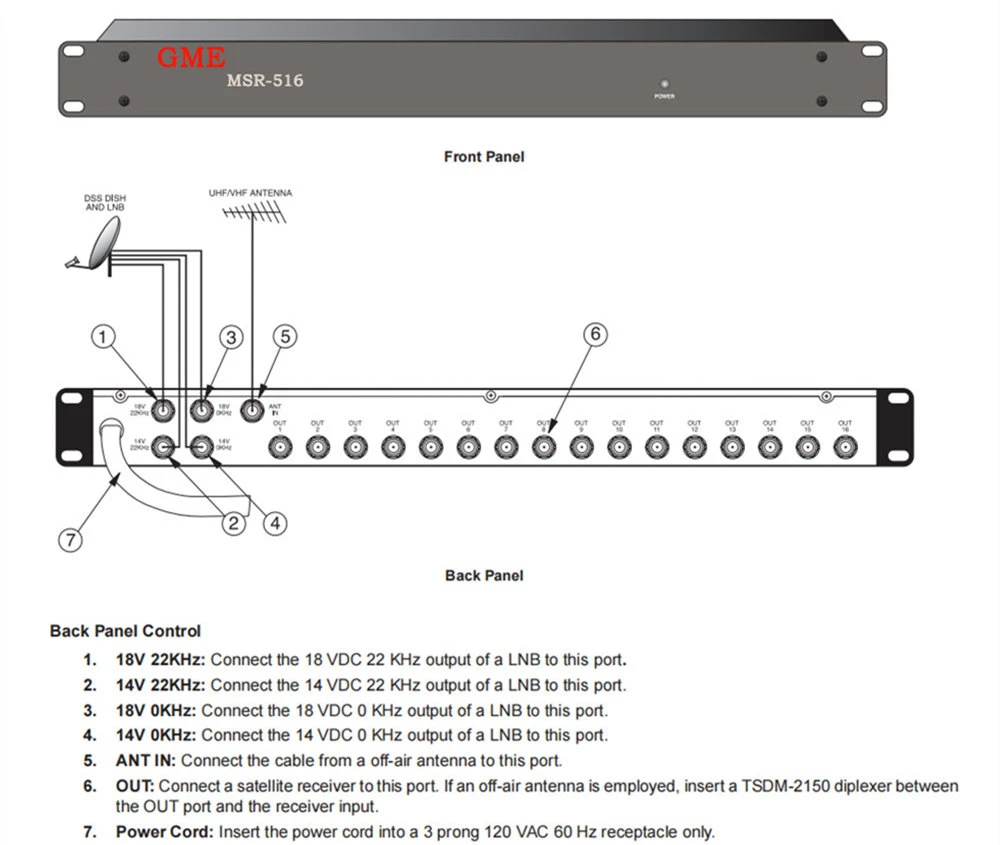

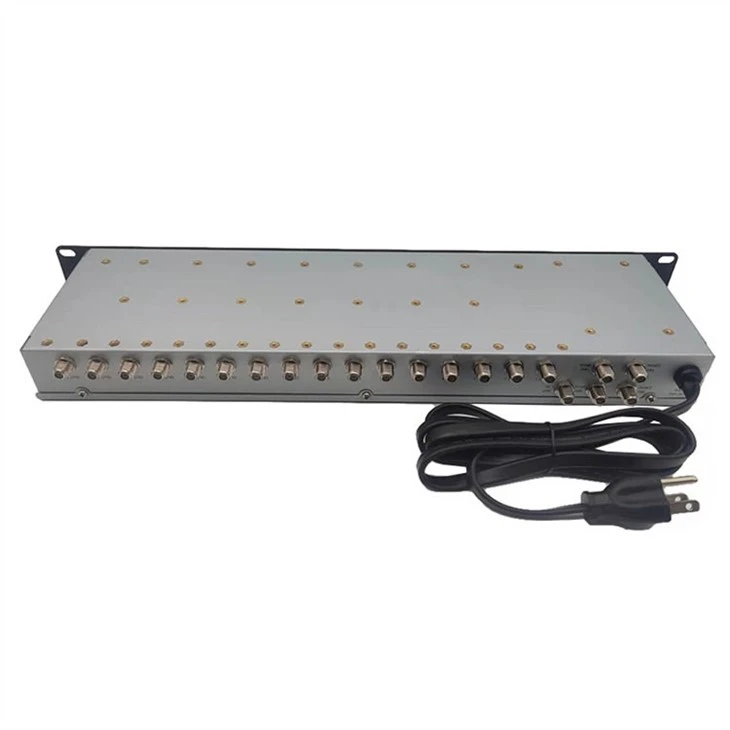

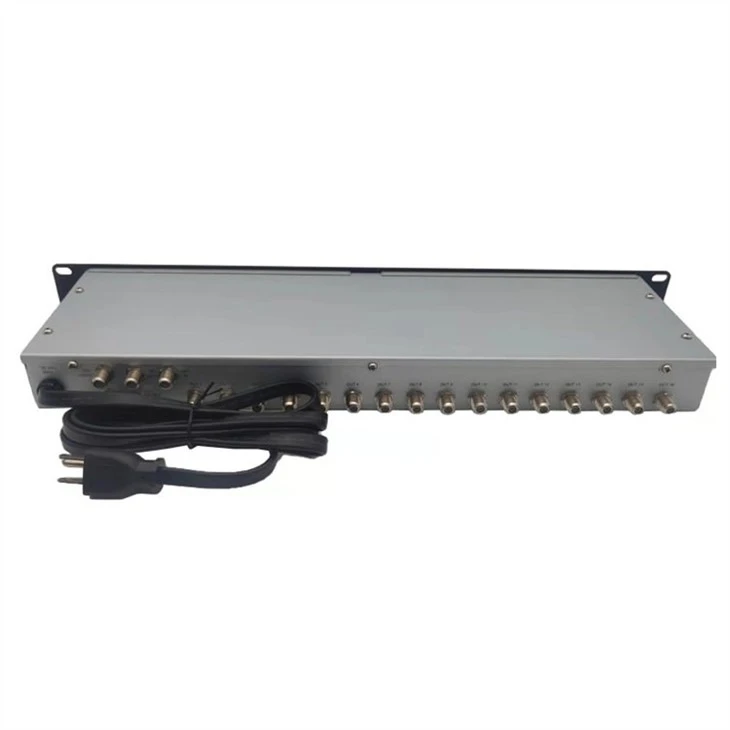

A rackbe szerelt MSR-516 kompatibilis a DIRECTV háromfázisú antennavevő rendszereivel, mivel 4 LNB-bemenetet és 1 antennát tesz lehetővé, és 16 kimenetet biztosít. 5X16 rackbe szerelt műholdas többkapcsoló A 2 bemeneti porton állandó 22 kHz-es hangjelzés érhető el, és 14 vagy 18 voltos belső tápellátás biztosított.

Az 5 bemenetes egyszerű interfész 4 műhold polaritású bemenetet, valamint 1 off air antennát és 16 kimenetet biztosít a gyors telepítéshez.
5X16 Rack-be szerelhető műholdas multiswitch Széles frekvenciatartomány 40-2150 MHz.
Kompatibilis a DIRECTV Phase III-mal és más vételi rendszerekkel, amelyek 22 kHz-es hangváltást használnak.
14 vagy 18 DC volt és 22 kHz-es hang biztosítja az LNB tápellátását és a belső kapcsolást. A beépített erősítő-kompenzálja a beillesztési veszteségeket, csökkentve a külső erősítés szükségességét. A nagy teljesítményű, nagy hatékonyságú belső tápegység kiküszöböli a vevőkészülékek túlzott áramfelvételi követelményeit.

Specifikáció

Származási hely: Guangdong, Kína
Modellszám: GDMS-003-2 (MSR-516)
TÉTEL	TIPIKUS	QC LIMIT	VIZSGÁLATI FELTÉTELEK
FREQ. HATÓTÁVOLSÁG
HANGYA BE			54-806 MHz
BEÜLT			950-2150 MHz
KI			54~2150 MHz
BEHELYEZÉS VESZTESÉG / (HANGYA BE)	0 dB	-1,5 dB Max.	54 ~ 550 MHz
BEHELYEZÉS VESZTESÉG / (HANGYA BE)	0 dB	-2,5 dB Max.	551 ~ 806 MHz
NYEREMÉNY (BEÜLT)	4dB	2 dB min.	950 ~ 1750 MHz
NYEREMÉNY (BEÜLT)	2 dB	0 dB min	1751 ~ 2150 MHz
ELKÜLÖNÍTÉS
KERESZTPOLARIZÁCIÓ	- 30 dB	- 25 dB min.	950 ~ 2150 MHz
KI KI	- 15 dB	- 14 dB min.	54 ~ 806 MHz
KI KI	- 30 dB	- 28 dB min.	950 ~ 2150 MHz
BEÜLT BEÜLT	- 40 dB	- 35 dB min.	950 ~ 2150 MHz
STOP BAND ATTENUATION	2 0 dB	15 dB min	ANT PORT @ 950 MHz-en
	2 0 dB	15 dB min	SAT PORT @ 806 MHz-en
VISSZATÉRÍTÉSI VESZTESÉG
INPUT/OUTPUT	- 6 dB	- 5dB min	54 ~ 806 MHz
	- 10 dB	- 8 dB min	950 ~ 1450 MHz
	- 8 dB	- 6 dB min	1451 ~ 2150 MHz
BEMENETI KÉPESSÉG
(1dB KOMPRESSZIÓ)
HANGYA BE	108 dBuV	106 dBuV min	67,25 MHz BEMENETI
BEÜLT	110 dBuV	108 dBuV min	950 MHz BEMENETEN
LHCP/RHCP VÁLTÓPONT		14,0-15,0 VDC
MULTI-SW 22KHz VÁLTÓPONT		150–300 Vp-o	Négyzethullám tesztjel
			Nincs mechanikus
KIMENETI 22KHz SINGNAL
KARAKTER GYAK.		22±4KHz
AMPLITÚDÓ		650±250 mVp-p
FESZÜLTSÉG/ÁRAMELŐZÉS
RÖGZÍTETT LNB BIAS FESZÜLTSÉG
13V/0KHz 13V/22KHz PORT		12,8-13,5 VDC	0 ~ 300 mA
18V/0KHz 18V/22KHz PORT		17,9-18,9 VDC	0 ~ 450 mA
TÁP BEMENET		120VAC±10% 60Hz
CSATLAKOZÓ		"F" típusú nő	MINDEN KIKÖTŐ
IMPEDANCIA		75 Ohm	MINDEN KIKÖTŐ
