Leírás

• Széles sávú frekvenciatartomány 40–2300 MHz A nagy teljesítményű SMD több-rétegű nyomtatott-áramköri kártya magas szintű port-–-kiválasztást biztosít, így hamis vivővédelmet és minimálisra csökkenti a nem kívánt csatornainterakciókat, csökkentve a képtorzítást.

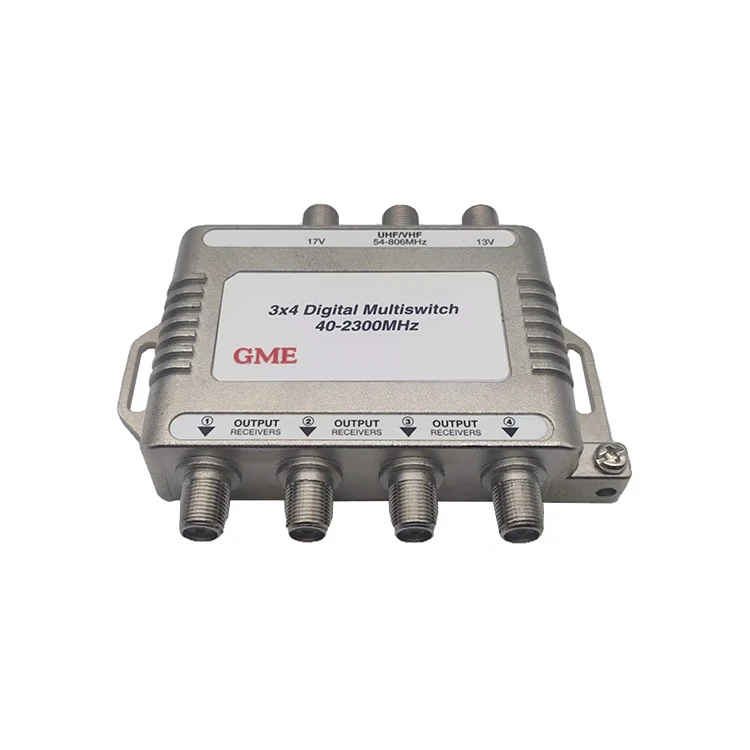

• 3X4 Digital Multiswitch A kifejezetten MDU hálózatokhoz és több előfizetős alkalmazásokhoz tervezett nagy kimeneti veszteségű portok csökkentik a mikroreflexiókat, javítják az adatok helyreállítását és csökkentik a harmonikus torzításokat.

• Az egyszerű F{0}} típusú csatlakozó interfész kialakítása biztosítja a műhold- és antennajelek továbbítását 4 vagy 8 kimenetre.

• A nagy{0}}teljesítményű PIN-dióda mátrix csökkenti a polaritásátviteli időt és a digitális műtermékeket, egyenletes képminőséget biztosítva.

• Az antennajel kombinálható a műhold kimenetével (egyes modelleken), kiküszöbölve a külső kombinálást, csökkentve a költségeket és a rendetlenséget.

• Kompatibilis a Direct to Home műholdas szolgáltatásokkal, amelyek feszültség- és hangváltást biztosítanak a polaritás kiválasztásához.

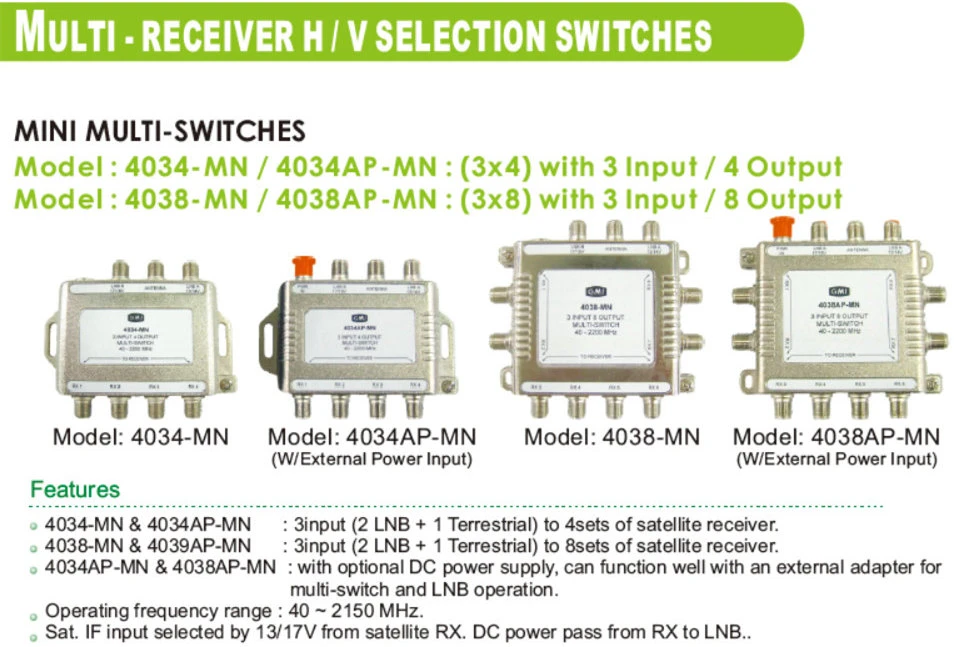

• 3X4 Digital Multiswitch a Dish és a DirectV kompatibilis.

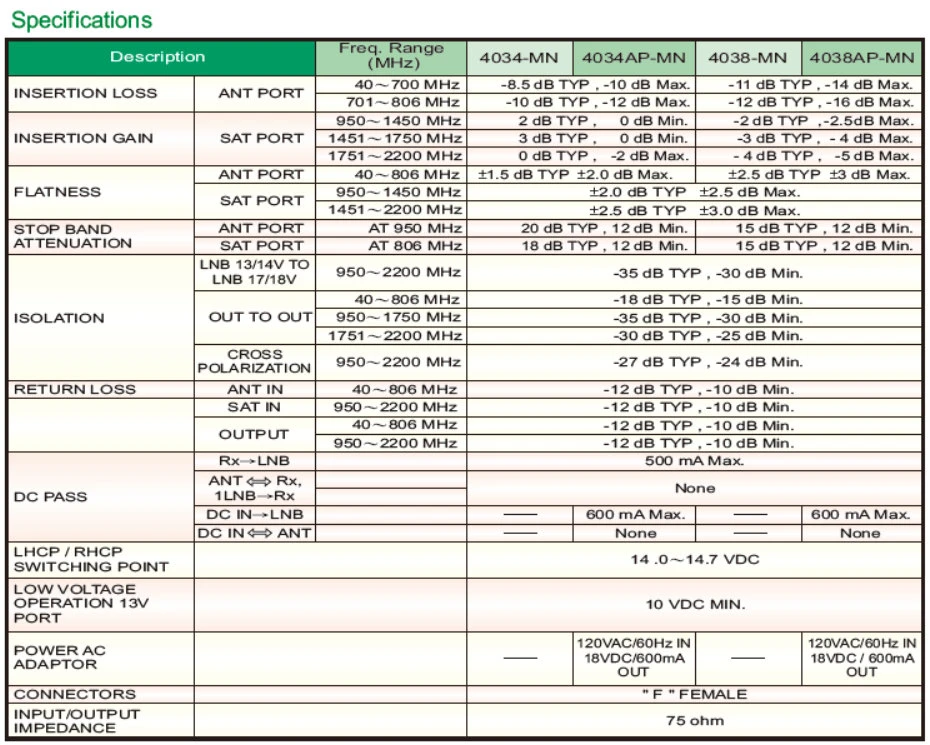

Specifikáció

Származási hely: Guangdong, Kína
TÍPUSSZÁM: GDMS-001 (4034MN)
Leírás		Frek. Tartomány (MHZ)
BEHELYEZÉS VESZTESÉG	ANT PORT	40-700 MHz	-8,5 dB TYP, -10 dB Max.
BEHELYEZÉS VESZTESÉG	ANT PORT	701-806 MHz	-10 dB TYP, -12 dB Max.
BEHELYEZÉSI NYEREMÉNY	SAT PORT	950-1450 MHz	2 dB TYP, O dB min.
		1451-1750 MHz	3 dB TYP, O dB min.
		1751-2200 MHz	0 dB TÍPUS, -2 dB Max.
LAPOSSÁG	ANT PORT	40-806 MHz	±1,5 dB TÍPUS +2.0 dB Max.
	SAT PORT	950-1450 MHz	+2.0 dB TÍPUS +2.5 dB Max.
	SAT PORT	1451-2200 MHz	+2.5 dB TÍPUS ±3,0 dB Max.
STOP BAND	ANT PORT	950 MHz-en	20 dB TYP, 12 dB min.
CSILLAPÍTÁS	SAT PORT	806 MHz-en	18 dB TYP, 12 dB min.
ELKÜLÖNÍTÉS	LNB 13/14V TO	950-2200 MHz	-35 dB TYP, -30 dB min.
	LNB 17/18V	950-2200 MHz	-35 dB TYP, -30 dB min.
	KI KI	40-806 MHz	-18 dB TYP, -15 dB min.
		950-1750 MHz	-35 dB TYP, -30 dB min.
		1751-2200 MHz	-30 dB TYP, -25 dB min.
	KERESZT	950-2200 MHz	-27 dB TYP, -24 dB min.
	POLARIZÁCIÓ	950-2200 MHz	-27 dB TYP, -24 dB min.
VISSZATÉRÍTÉSI VESZTESÉG	HANGYA BE	40-806 MHz	-12 dB TYP, -10 dB min.
	BEÜLT	950-2200 MHz	-12 dB TYP, -10 dB min.
	KIMENET	40-806 MHz	-12 dB TYP, -10 dB min.
	KIMENET	950-2200 MHz	-12 dB TYP, -10 dB min
DC PASS	Rx-LNB		500 mA max.
	ATRx,		Egyik sem
	1LNB→Rx		Egyik sem
	DC IN{0}}LNB
	DC INANT		-
LHCP/RHCP			14,0-14,7 VDC
VÁLTÁSI PONT			14,0-14,7 VDC
ALACSONY FESZÜLTSÉG			10 VDC MIN.
MŰKÖDÉS 13V
KIKÖTŐ
POWER AC	-
ADAPTER	-
CSATLAKOZÓK	"F" NŐ
INPUT/OUTPUT	75 ohm
IMPEDANCIA	75 ohm
