Leírás

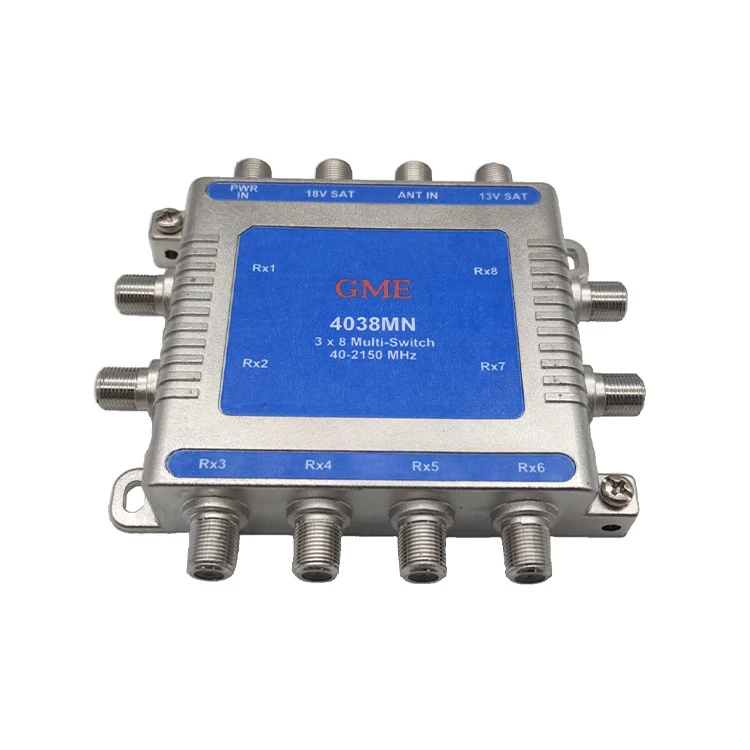

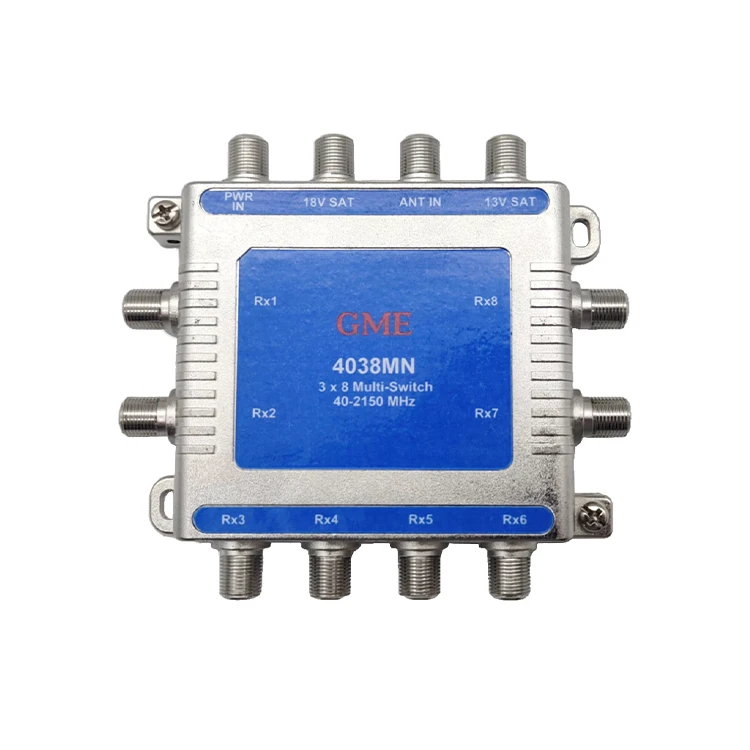

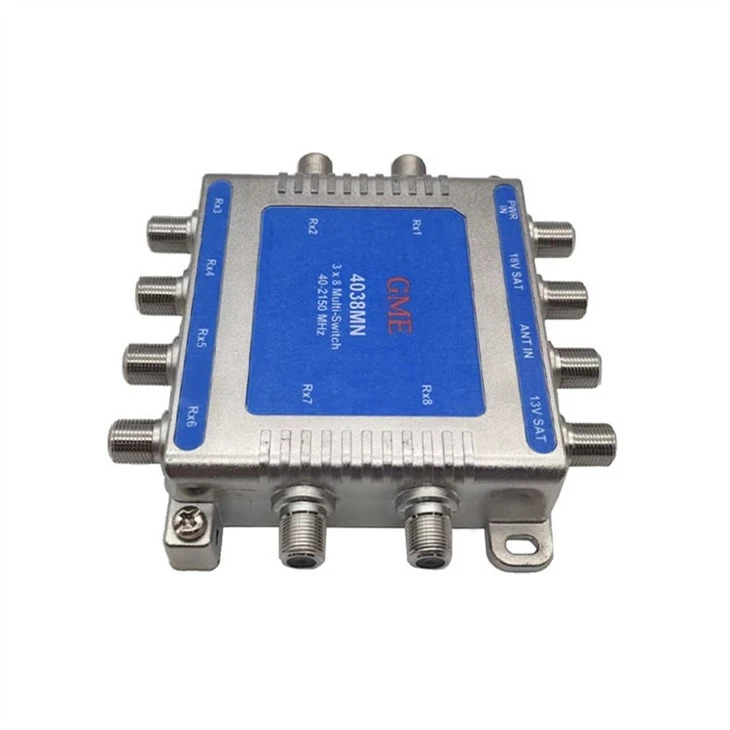

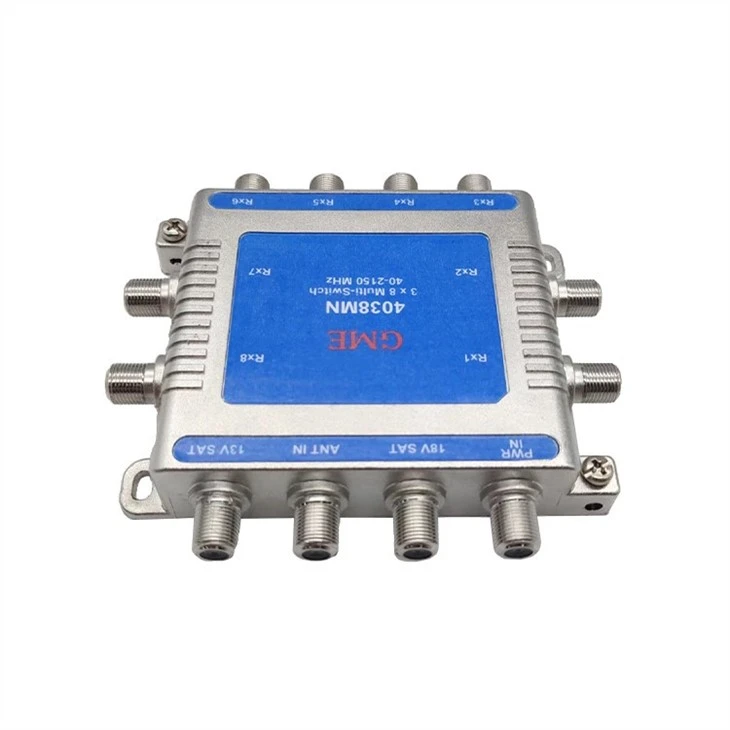

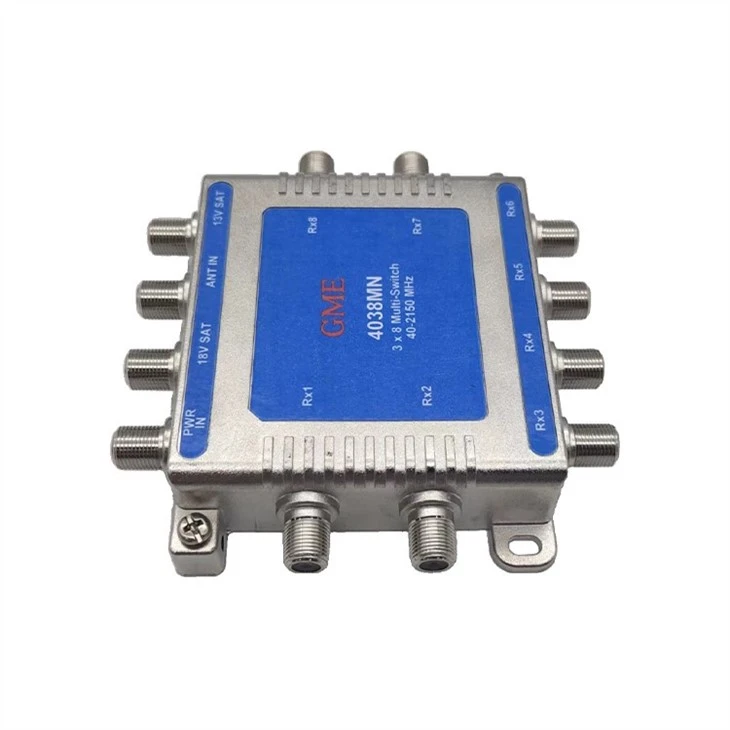

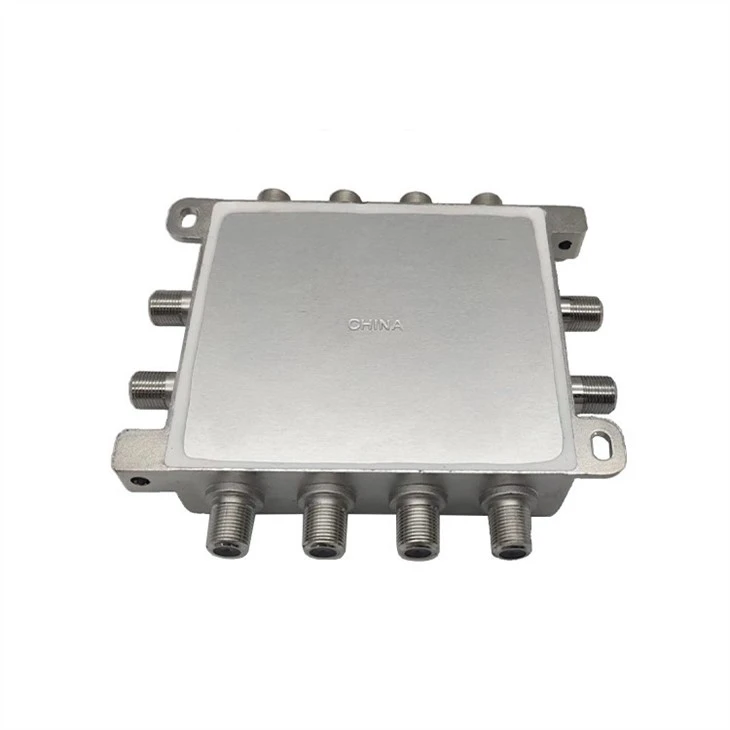

Ez a 3x8 digitális multiswitch aktív vagy erősített áramkörrel rendelkezik a helyi TV-hez, és a vevőegységtől kapja az áramot. Nincs szükség tápellátásra. Röviden, a Multiswitch lehetővé teszi, hogy 8 különböző vevőegységet kapcsoljon be egyszerre. Mindegyik vevőegység független egymástól, és mindegyik vevő bármikor nézhet bármilyen csatornát. Íme egy hatékony módja annak, hogy otthona vagy lakóépülete ne úgy nézzen ki, mint egy NASA holdbázis. Ha otthona egynél több parabolaantenna vevőt szeretne, akkor a 3X8 Digital Multiswitch hatékony módja annak, hogy távol tartsa a több tányérantenna zűrzavarát. Tökéletes megoldás társasházakban vagy más olyan területeken, ahol sok család él együtt. Minden Multi-kapcsoló felerősíti és felosztja a tányérantenna jelét akár négy vevőegység számára. Kültéri antenna vagy kábel TV bemenetet is tartalmaz. Ideális megoldás DIRECTV, TiVo és Ultimate TV-vevőkhöz. Az ezen az oldalon leírt összes kapcsoló 13/17V-os és 14/18V-os kapcsolórendszerek bemeneteit fogadja, és kompatibilisek a piacon jelenleg kapható összes mini{20}tányérantennarendszerrel.
Specifikáció
|
Származási hely: Guangdong, Kína |
|||
|
Modellszám: GDMS-008 (4038MN) |
|||
|
Leírás |
Frek. Tartomány (MHz) |
4038-MN |
|
|
BEHELYEZÉS VESZTESÉG |
ANT PORT |
40-700 MHz |
-11 dB TYP, -14 dB Max. |
|
701-806 MHz |
-12 dB TYP, -16 dB Max. |
||
|
BEHELYEZÉSI NYEREMÉNY |
|
950-1450 MHz |
-2 dB TYP, -2,5 dB Max. |
|
SAT PORT |
1451-1750 MHz |
-3 dB TYP, - 4 dB max. |
|
|
|
1751-2200 MHz |
- 4 dB TÍPUS, -5 dB Max. |
|
|
LAPOSSÁG |
ANT PORT |
40-806 MHz |
±2,5 dB TÍPUS ±3 dB Max. |
|
SAT PORT |
950-1450 MHz |
±2,0 dB TÍPUS ±2,5 dB Max. |
|
|
1451-2200 MHz |
±2,5 dB TÍPUS ±3,0 dB Max. |
||
|
STOP BAND ATTENUATION |
ANT PORT |
950 MHz-en |
15 dB TYP, 12 dB min. |
|
SAT PORT |
806 MHz-en |
15 dB TYP, 12 dB min. |
|
|
ELKÜLÖNÍTÉS |
LNB 13/14V - LNB 17/18V |
950-2200 MHz |
-35 dB TYP, -30 dB min. |
|
|
40-806 MHz |
-18 dB TYP, -15 dB min. |
|
|
KI KI |
950-1750 MHz |
-35 dB TYP, -30 dB min. |
|
|
|
1751-2200 MHz |
-30 dB TYP, -25 dB min. |
|
|
KERESZTPOLARIZÁCIÓ |
950-2200 MHz |
-27 dB TYP, -24 dB min. |
|
|
VISSZATÉRÍTÉSI VESZTESÉG |
HANGYA BE |
40-806 MHz |
-12 dB TYP, -10 dB min. |
|
|
BEÜLT |
950-2200 MHz |
-12 dB TYP, -10 dB min. |
|
KIMENET |
40-806 MHz |
-12 dB TYP, -10 dB min. |
|
|
950-2200 MHz |
-12 dB TYP, -10 dB min. |
||
|
DC PASS |
Rx→LNB |
|
500 mA max. |
|
ANT Rx, 1LNB→Rx |
|
Egyik sem |
|
|
|
|||
|
DC IN→LNB |
|
|
|
|
DC IN ANT |
|
||
|
LHCP / RHCP VÁLTÁSI PONT |
|
14 .0-14.7 VDC |
|
|
ALACSONY FESZÜLTSÉGŰ MŰKÖDÉS 13V PORT |
|
10 VDC MIN. |
|
|
CSATLAKOZÓK |
|
"F" NŐ |
|
|
BEMENETI/KIMENETI IMPEDANCIA |
|
75 ohm |
|

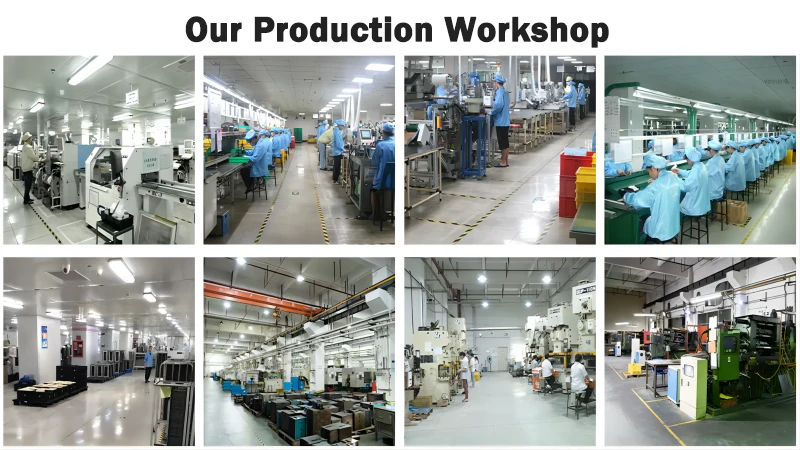

Hibakeresők gyártására szakosodott professzionális gyártó vagyunk. Az alapvető szabadalmaztatott technológiák elsajátításával, valamint kiterjedt adat- és tapasztalatgyűjtéssel a vállalat fenntartható üzleti céljainak elérése érdekében mindig ragaszkodunk ahhoz, hogy szakértelmünket egy diverzifikált globális ellátási lánc hálózattal egyesítsük. Ennek a megközelítésnek a célja a befektetési kockázatok minimalizálása és a megtérülés maximalizálása. Éles iparági betekintésünkkel és a digitális eszközök teljes készletével hatékonyan kezelhetjük a termék teljes életciklusát, és könnyedén teljesíthetjük az ügyfelek felé vállalt kötelezettségeinket.
A 3x8-as digitális multiswitch a műholdas televíziós elosztórendszerekben használt eszköz. A műholdas TV-berendezések jelelosztási láncának része, és gyakran használják nagyobb berendezésekben, ahol több műholdjelet kell elosztani több vevőhöz.
3 bemenet: Ez a multiswitch három különböző műholdforrásból érkező jeleket képes kezelni. Minden bemenet egy adott parabolaantennának vagy forrásnak felel meg.
8 kimenet: A multiswitch e három bemenet jeleit nyolc különböző kimenetre tudja elosztani. Mindegyik kimenet csatlakoztatható egy műholdvevőhöz vagy egy másik multiswitchhez, lehetővé téve a jel további elosztását.
Műholdas TV-rendszerekben a multiswitch elengedhetetlen, ha több vevőegysége van, mint ahány kimenet az egyes parabolaantennák LNB-jén (Low Noise Block downconverter) rendelkezésre áll. A multiswitch lehetővé teszi több műholdjel kombinálását és elosztását több vevő számára, így biztosítva, hogy minden vevő hozzáférjen a különböző műholdak jeleihez.
Hol vásárolhatok 3x8 digitális multiswitchet?
Ezeket a multiswitcheket elektronikai kiskereskedőknél, műholdas berendezések beszállítóinál vagy online piactereken találhatja meg. Válasszon egy jó hírű márkát és modellt, amely megfelel speciális műholdas rendszerkövetelményeinek.
Milyen szempontokat kell figyelembe venni a telepítés során?
Gondoskodjon a parabolaantennák helyes beállításáról, használjon minőségi koaxiális kábeleket, és kövesse a gyártó telepítési irányelveit. Vegye figyelembe az olyan tényezőket, mint a kábelhossz, a jelerősség és a lehetséges interferencia-források.
Hogyan háríthatom el a jelproblémákat 3x8 Multiswitch esetén?
Ellenőrizze a kábelcsatlakozásokat, biztosítsa a megfelelő tápellátást, és ellenőrizze, hogy a multiswitch kompatibilis-e a műholdas rendszerrel. Ha a probléma továbbra is fennáll, olvassa el a gyártó hibaelhárítási útmutatóját, vagy kérjen szakember segítségét.
GYIK
K: Hogyan működik a multiswitch?
V: Általában egy 3x8-as digitális multiswitch tápellátása az egyik bemenethez csatlakoztatott koaxiális kábelen keresztül történik. Az áramot ezután a parabolaantennák multiswitchei és LNB-jei (Low Noise Block downconverter) osztják el.
K: Minden műholdas rendszerrel kompatibilis?
V: A kompatibilitás változhat, ezért döntő fontosságú, hogy ellenőrizze a multiswitch specifikációit, és győződjön meg arról, hogy alkalmas-e az Ön műholdas rendszerére. Egyes multiswitcheket meghatározott műholdsávokhoz vagy technológiákhoz tervezték.
K: Mi a célja a multiswitchnek a műholdas TV-ben?
V: A multiswitch lehetővé teszi több műholdvevő számára, hogy megosszák a különböző parabolaantennákról érkező jeleket. Erre akkor van szükség, ha a vevőkészülékek száma meghaladja az egyes parabolaantennák LNB-jén elérhető kimeneteket.
K: Miben különbözik a 3x8 Multiswitch a többi konfigurációtól?
V: A "3x8" azt jelzi, hogy három bemenettel rendelkezik a műholdjelekhez és nyolc kimenettel rendelkezik a műholdvevők csatlakoztatásához. Különböző konfigurációk léteznek, mint például 2x4, 4x4 stb., a változó számú műholdforrás és vevő fogadására.
