Jellemzők
- Műholdas optikai rendszerhez tervezték
- Széles működési frekvencia tartomány: 45-2150 MHz
- Kiváló linearitás és laposság
- Az optikai bemeneti teljesítmény széles skálája
- 1-magos egymódusú optikai szál használata, nagy megtérülési veszteség
- GaAs erősítő aktív eszközök használata
- Ultra alacsony zajszintű technológia
- CWDM beépítése-High lineáris PD használatával
- Beépített{0}}optikai AGC funkció
Specifikáció
|
Optikai paraméter |
TERR+SAT-IF Paraméter |
||
|
Reszponzivitás (A/W) |
Nagyobb vagy egyenlő, mint 0,9 |
Frekvencia tartomány |
45-2150 MHz |
|
Optikai teljesítmény fogadása |
-18-+3 -10-0 (AGC) |
Laposság |
±1.5 |
|
Optikai visszatérési veszteség |
45-nél nagyobb vagy egyenlő |
Izolációs Keresztpolarizáció
|
-25 dB min (950-2150 MHz) |
|
Fogadási hullámhossz (nm) |
1510-1570 |
Isolation Out to Out |
-28 dB min (950 ~ 2150 MHz) -14 dB min (40 ~ 806 MHz) |
|
Optikai csatlakozó |
SC/APC |
Stop Band Attenuation |
15dB min Ant port@950MHz 15dB min Sat port@806MHz |
|
Egyéb paraméter |
LHCP/RHCP |
14,0 ~ 15,0 V DC |
|
|
Tápegység |
DC-24V |
Méretek |
19"(L) x 5.5"(D) x 1.75"(H) |
|
Energiafogyasztás (W) |
<6 |
Tápellátás |
110~240Vac 50/60Hz |
|
Méretek (mm) |
143x110x28.8 |
Kimeneti impedancia |
75Ω |
FTTB Multiswitch

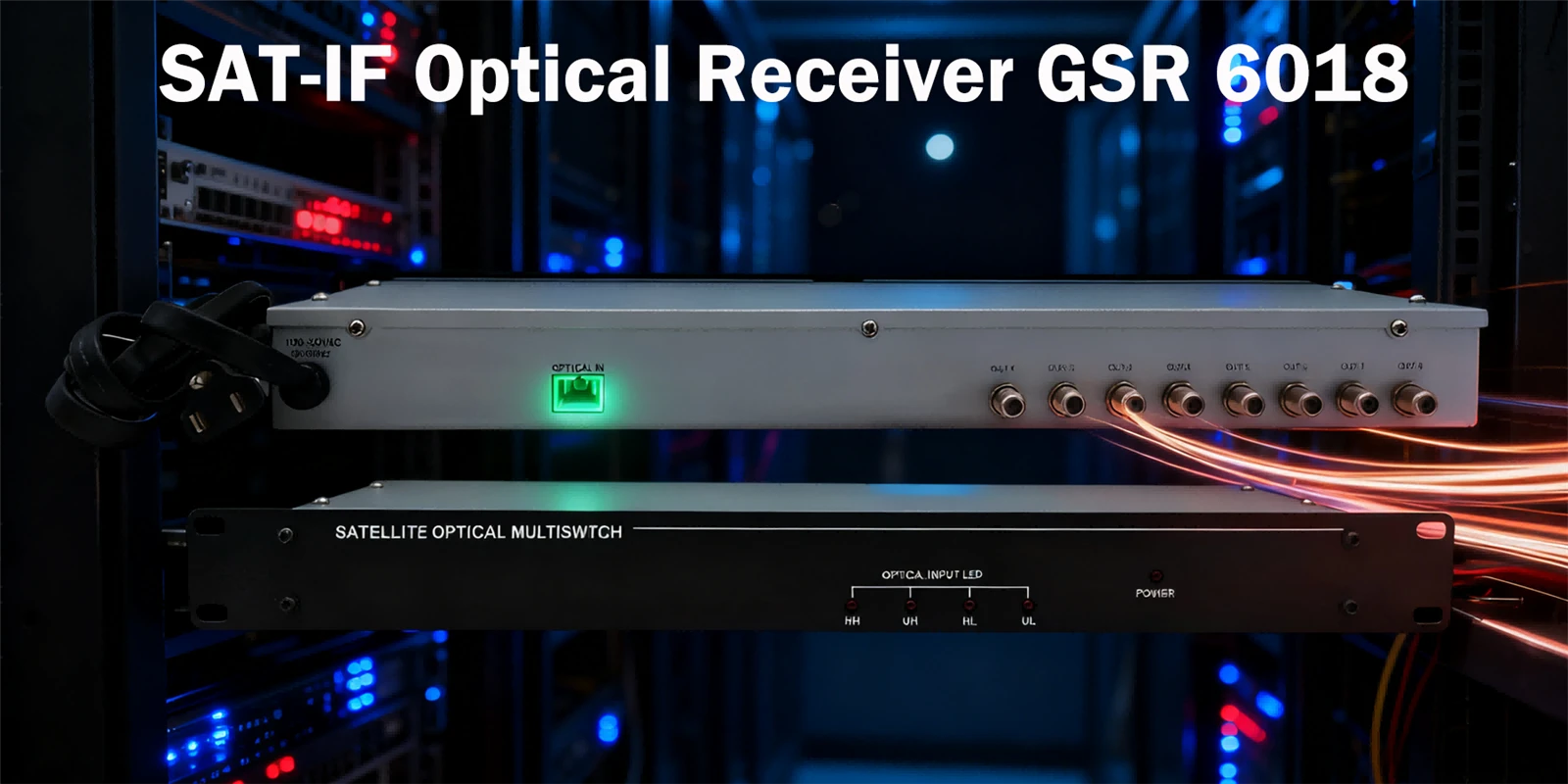

A SAT{0}}IF optikai vevő a műholdas kommunikációs rendszerek kulcsfontosságú eszköze, amelyet optikai jelek fogadására és műhold közbenső frekvenciájú elektromos jelekké alakítására terveztek.

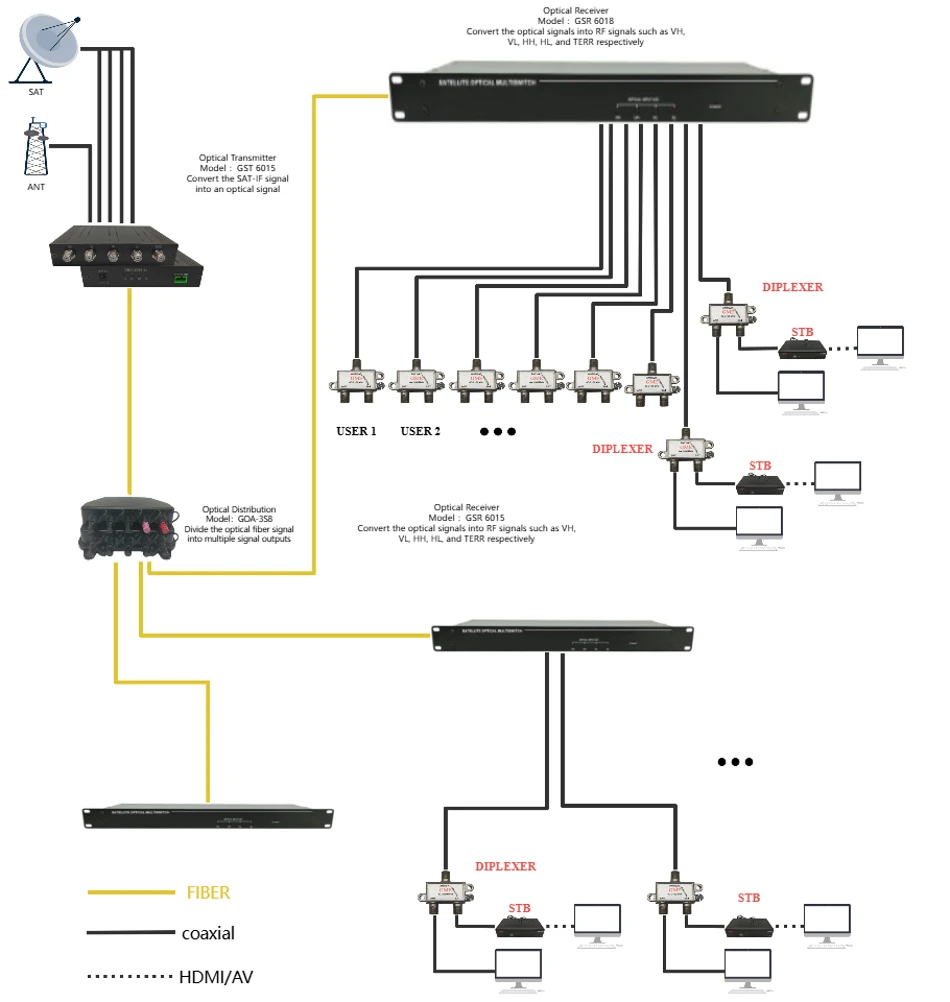

Alkalmazás
