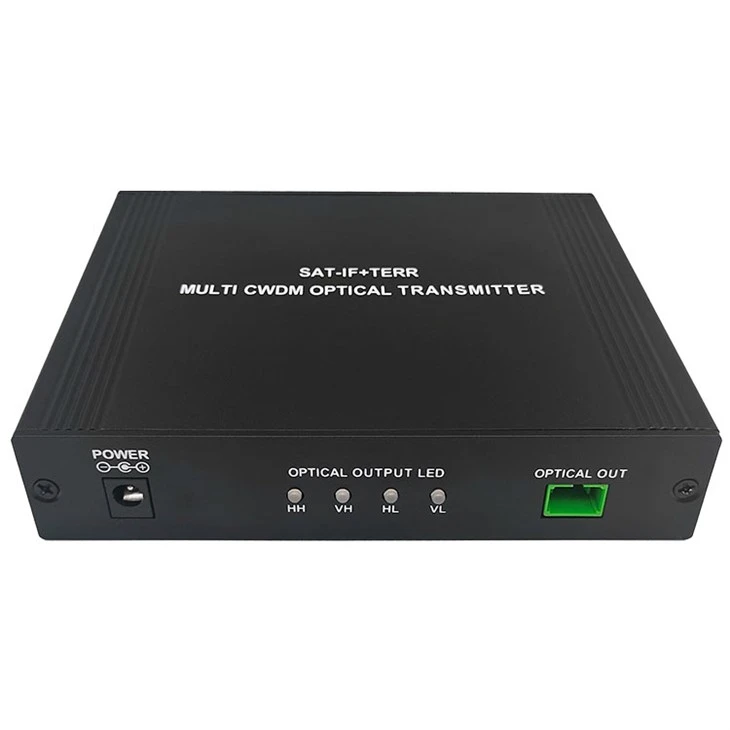

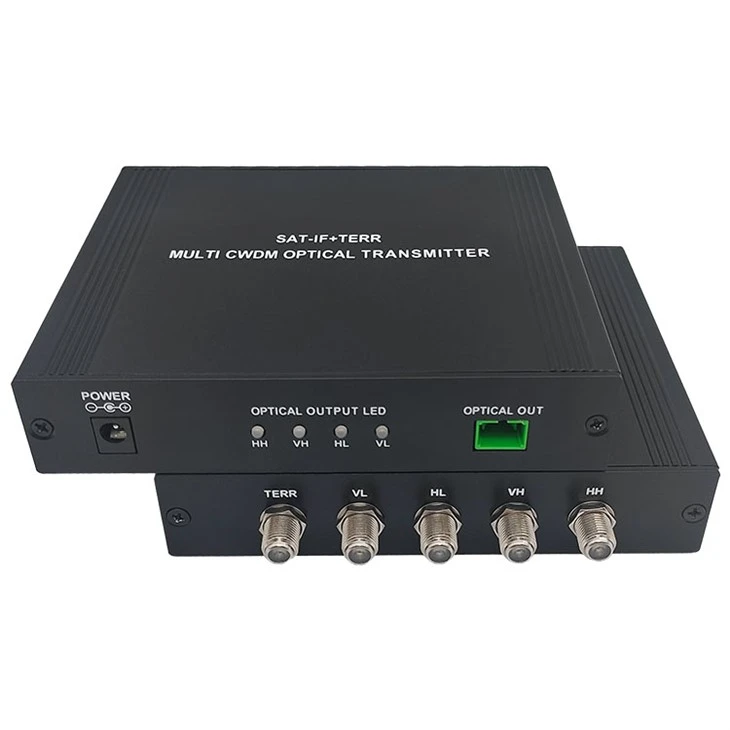

Optikai jeladóaz optikai kommunikációs rendszerek központi eleme, amely az elektromos jelek optikai jelekké alakításáért és optikai szálakon történő továbbításáért felelős.
Jellemzők
- Műholdas optikai rendszerhez tervezték
- Széles működési frekvencia tartomány: 45-2150 MHz
- Kiváló linearitás és laposság
- 1-magos egymódusú optikai szál használata, nagy megtérülési veszteség
- GaAs erősítő aktív eszközök használata
- Ultra alacsony zajszintű technológia
- Beépíthető-a CWDM DFB koaxiális kiscsomagos lézerrel
- Kimenetek 13/18V,0/22KHz LNB működéshez
- Akár 32 optikai csomópont elosztása
Specifikáció
|
Optikai paraméter |
TERR+SAT-IF Paraméter |
||
|
Optikai visszatérési veszteség |
45-nél nagyobb vagy egyenlő |
Frekvencia tartomány |
45-2150 MHz |
|
Kimeneti optikai teljesítmény |
4x+3dBm |
Laposság |
±1.5 |
|
Optikai csatlakozó |
SC/APC |
Kimeneti szint (AGC) |
Nagyobb vagy egyenlő, mint 80±5@TERR Nagyobb vagy egyenlő, mint 78±10@SAT-IF |
|
Kimeneti optikai hullámhossz (nm) |
1510-1570 |
C/R |
52-nél nagyobb vagy egyenlő |
|
Egyéb paraméter |
KSH |
65-nél nagyobb vagy egyenlő |
|
|
RF csatlakozó |
F-nő |
CTB |
62-nél nagyobb vagy egyenlő |
|
Tápegység |
DC-24V |
Visszatérési veszteség |
12-nél nagyobb vagy egyenlő |
|
Energiafogyasztás (W) |
<6 |
22KHz pontosság |
22±4 |
|
Méretek (mm) |
143x110x28.8 |
LNB tápegység |
13/18 |
