Bevezetés:
Az optikai vevő a digitális televízióhoz, az otthoni szálakhoz . Ez a gép elfogadja a nagy érzékenységű optikai vevő csövet . Rugalmas alkalmazás -integráció, a szálak alkalmazása az otthoni hálózathoz .
Beépített CWDM, amely alkalmas egyszálas hármas hullámhosszú rendszerre, CATV üzemeltetési hullámhossz, 1550NM, passz hullámhossz 1270/1310/1490/1577nm, kényelmesen csatlakoztathatja az EPON ONU-t, GPON . XG (S) PON
- Legfeljebb 20 km sebességváltó távolság
- Extra-alacsony zaj
- Széles dinamikus vétel optikai teljesítménytartomány: A PIN -es =-16 PIN -es, MER nagyobb vagy egyenlő 36dB
- Alkalmazható XG (S) PON, GPON, EPON, kompatibilis az FTTX PON technológiákkal
- Nagyszámú optikai energiaforrást takaríthat meg, jelentősen csökkentheti a hálózati konfigurációs költségeket
- 47 ~ 1000MHz -es sávszélességen belül, mindegyik kiváló lapossági tulajdonsággal (FL kevesebb, mint ± 1dB)
- Fém tok, kínáljon védelmet az optoelektronikus érzékeny eszközökhöz
- A magas kimeneti szintet sok felhasználó használhatja
- Alacsony energiafogyasztás, nagyteljesítményű, nagy költségteljesítmény
- 6kV -os túlfeszültség -védelem az összes porton
- Támogassa a 4 RF Out Max -ot
Meghatározás
|
CATV hullámhossz |
1550 ± 10nm |
Kimeneti RF ellenállás |
75Ω |
|
|
Pon hullámhossz |
1270/1310/1490/1577nm |
Output visszatérési veszteség |
Kevesebb vagy egyenlő 14dB |
|
|
Optikai bemeneti teljesítmény |
-18-+2 DBM |
Optikai visszatérési veszteség |
55dB -nél nagyobb vagy egyenlő |
-9 DBM optikai bemeneti teljesítmény, 60 PAL csatorna |
|
Optikai AGC tartomány |
-12--2 DBM |
C/CSO |
55dB -nél nagyobb vagy egyenlő |
|
|
CATV optikai bemeneti port |
SC/APC |
C/CTB |
55dB -nél nagyobb vagy egyenlő |
|
|
Pon optikai tükrözés port |
SC/PC |
Mer |
A 31dB -nál nagyobb vagy egyenlő |
-15 DBM optikai bemeneti teljesítmény |
|
RF -csatlakozó |
Császári f type |
Bemeneti feszültség |
+12V |
|
|
Frekvencia |
47-1000 MHz |
Energiaeloszlás |
Kevesebb vagy egyenlő 2w |
|
|
Laposság |
Kevesebb vagy egyenlő, ± 1,25dB -vel |
Hőmérséklet |
-10-+50 fok |
|
|
RF kimeneti szint (AGC tartományban) |
A 80dbuv -nál nagyobb vagy egyenlő |
Dimenzió |
73 × 60 × 23 (l × w × h) mm |
|
Modelllisták
|
Modell |
Áthalad |
Tükrözi a hullámhosszot |
Átmenő felület |
RF Out interfész |
DC-IN |
|

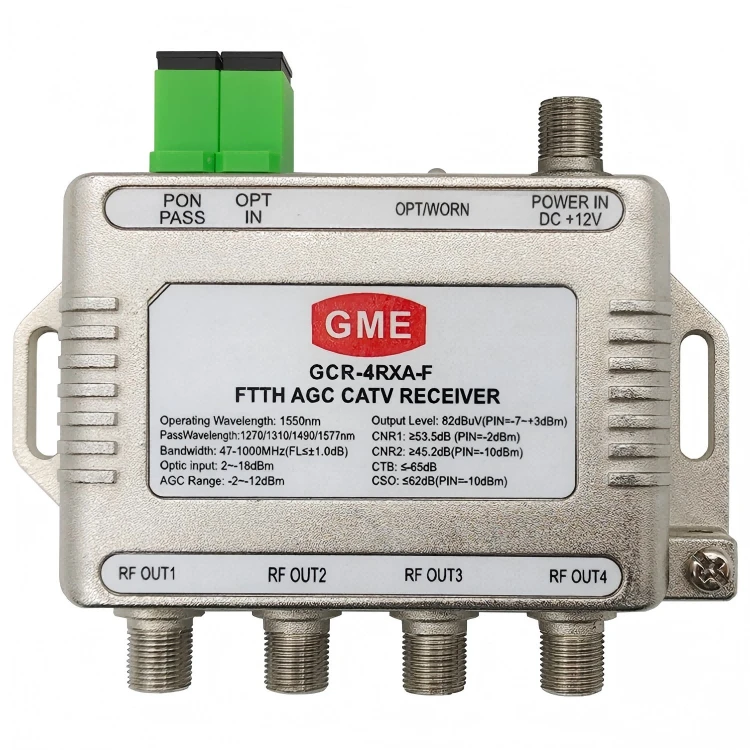

Gcr -4 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
F-női: 12V 300MA |
|

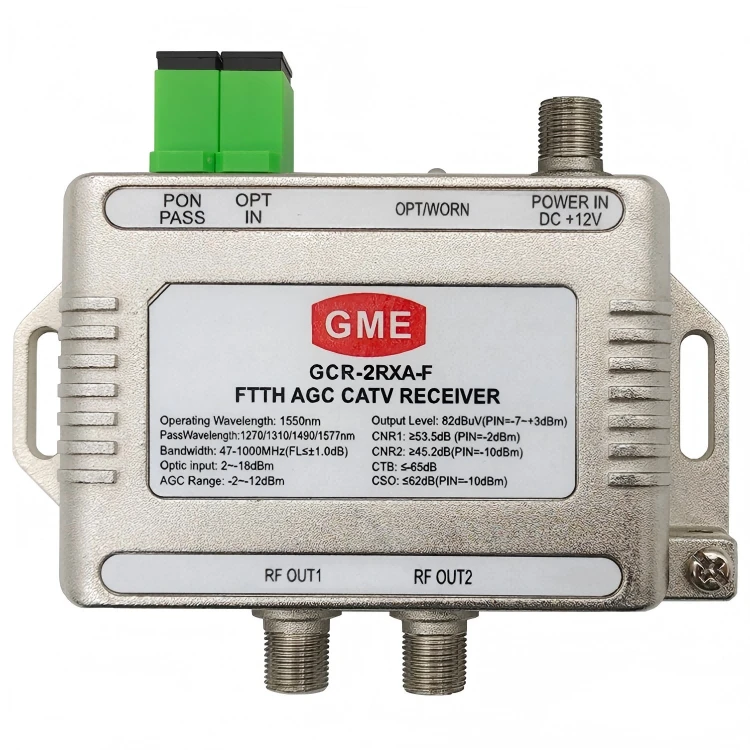

Gcr -2 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
F-női: 12V 300MA |
|

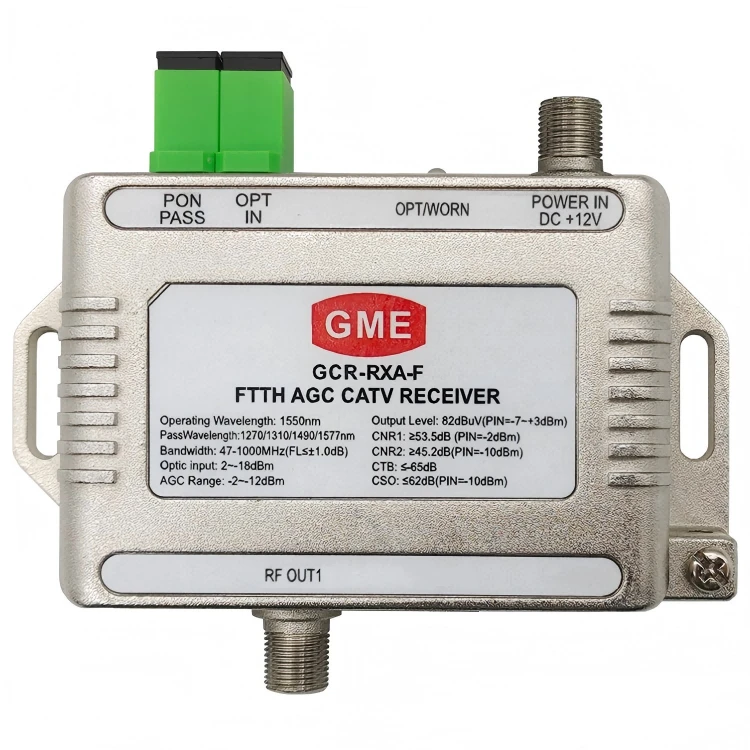

GCR-RXA-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
F-női: 12V 300MA |
|
Gcr -4 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
F-női: 12V 300MA |
|
Gcr -2 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
F-női: 12V 300MA |
|
GCR-RXU-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
F-női: 12V 300MA |
|
Gcr -4 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
DC -005: 12V 300MA |
|
Gcr -2 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
DC -005: 12V 300MA |
|
GCR-RXA-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
DC -005: 12V 300MA |
|
Gcr -4 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
DC -005: 12V 300MA |
|
Gcr -2 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
DC -005: 12V 300MA |
|
GCR-RXU-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
DC -005: 12V 300MA |
