Származási hely: Guangdong, Kína
|
|||
|

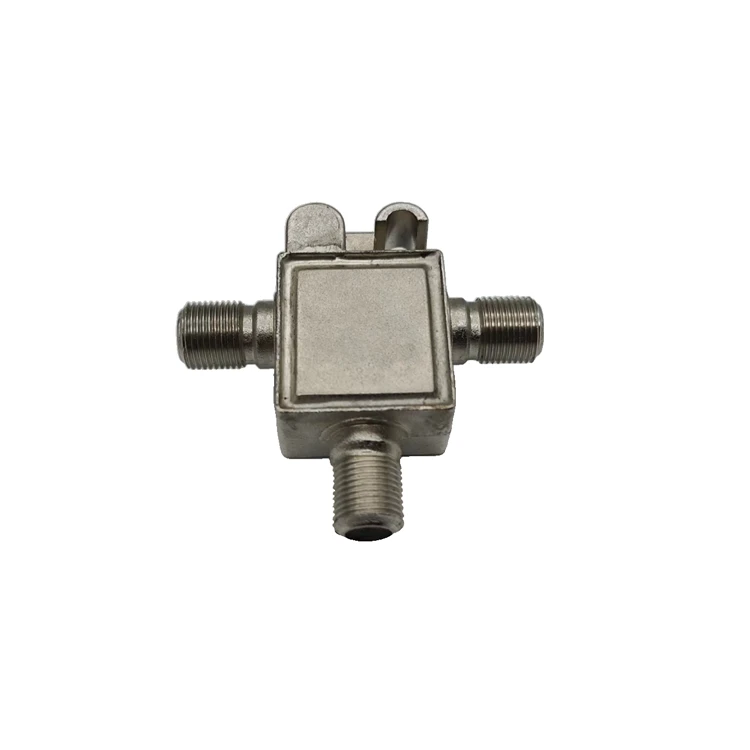

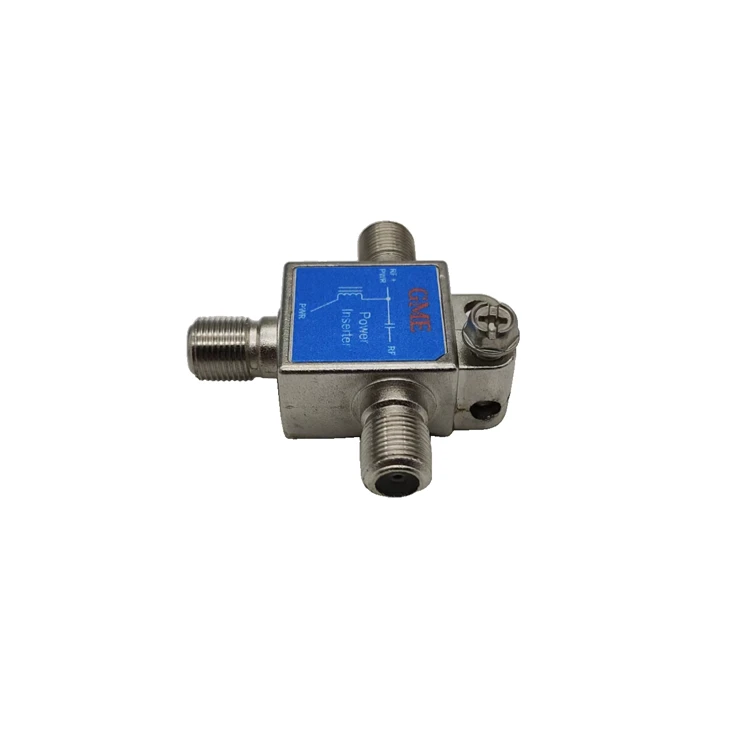

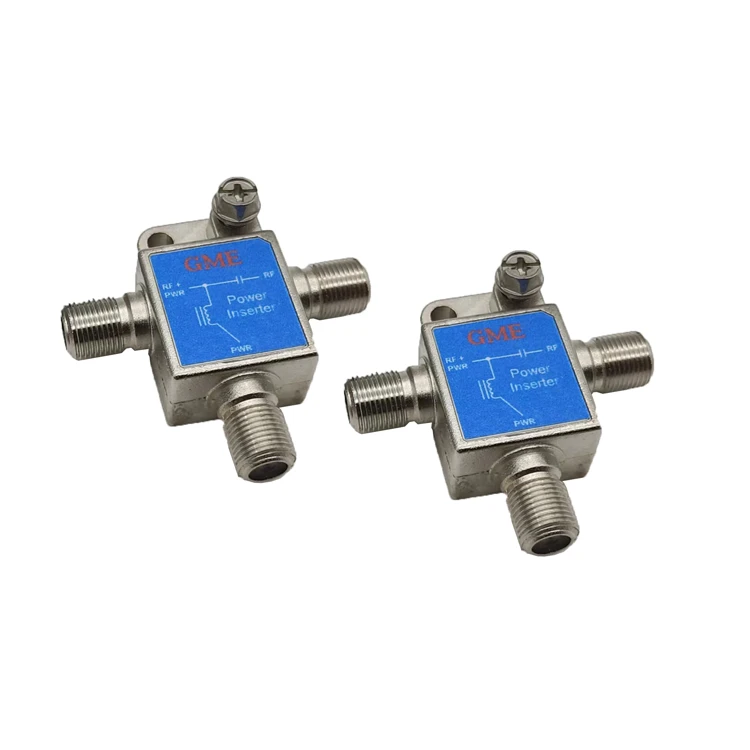

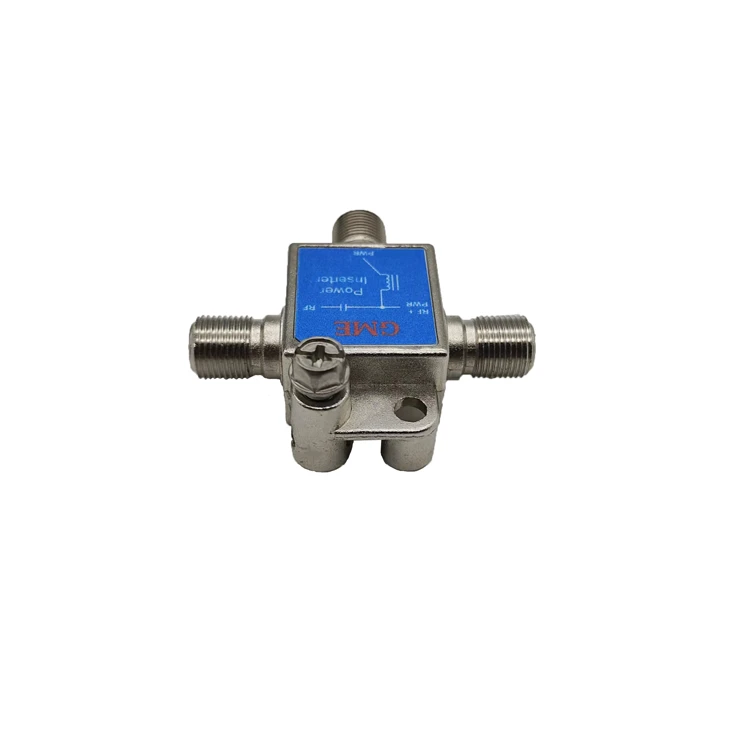

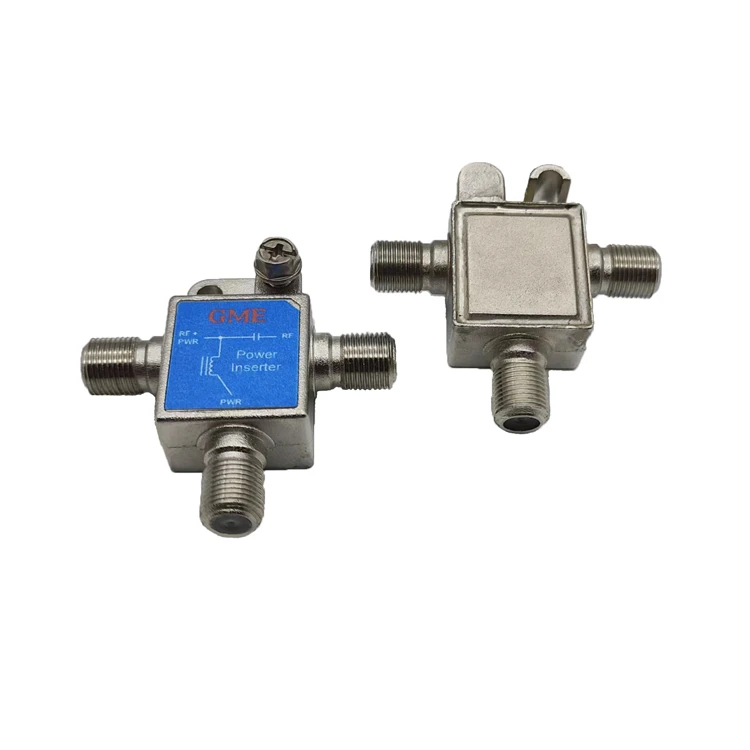

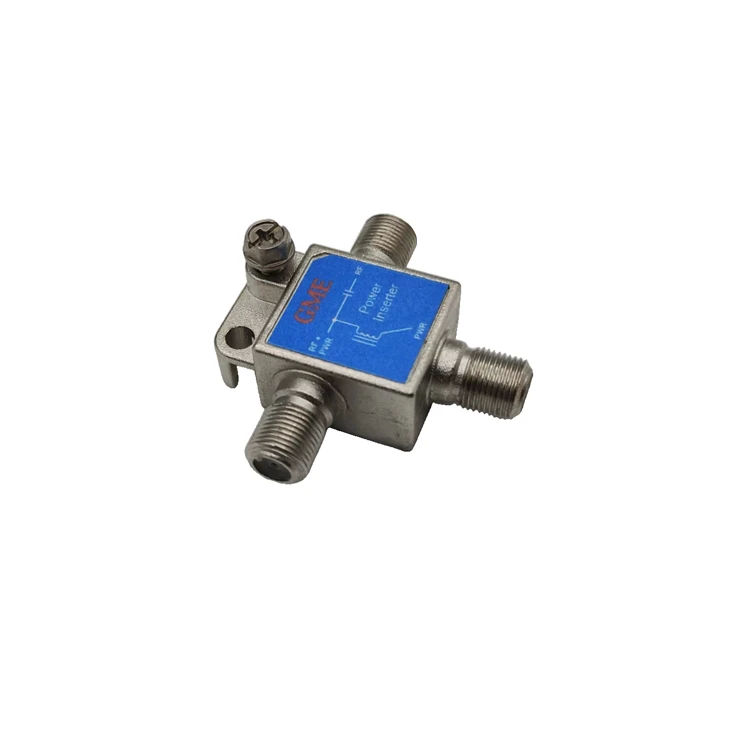

Modellszám: GDINS-005 (Inserter-1.5A)
|
|||
|
TÉTEL
|
TIPIKUS
|
QC LIMIT
|
VIZSGÁLATI FELTÉTELEK
|
|
Elektromos RF
|
|||
|
Működési frekvencia
|
5 – 1218 MHz
|
RF/RF+PWR portok
|
|
|
Beillesztési veszteség (RF–RF+PWR)
|
-0,8 dB Max.
|
5 – 1218 MHz
|
|
|
Leválasztás (PWR be RF+DC)
|
65 dB min.
|
5 – 1218 MHz
|
|
|
Visszatérési veszteség (RF＆RF+PWR port)
|
-18dB min.
|
5 – 1218 MHz
|
|
|
RF árnyékolás
|
105 dB min
|
Minimális ANSI/SCTE 48-2 2008 1218 MHz-re bővítve
|
|
|
Bemeneti teljesítmény RF
|
+23dBm min
|
Minimum sérülés nélkül
|
|
|
Tápellátás
|
|||
|
Üzemi feszültség
|
+25VDC min
|
||
|
Üzemi áram
|
1,5A max
|
||
|
Túlfeszültség-állóság (minden port)
|
6KV
|
ANSI/IEEE C62.41 kombinált hullámot használva 2 ohmos forrással Ki kell bírnia 10 váltakozó pozitív és negatív impulzust
|
|
|
Környezeti
|
|||
|
Üzemi hőmérséklet
|
-40-től +65 fokig
|
||
|
Üzemi magasság
|
-60 - +4000 mAMSL
|
||
|
Működési páratartalom
|
5-95° RH
|
||
|
Tárolási hőmérséklet
|
-40-től +85 fokig
|
||
|
Közlekedési alkalmasság
|
-60 - +12000 mAMSL
|
||
|
Szállítási ütés, vibráció
|
A kategória
|
A GR-63-CORE 5.3.1.1., 5.3.2. és 5.4.3.
|
|
|
Só spray
|
ANSI/SCTE 153 2008 kompatibilis
|
||
|
Ellenállás az RF+teljesítményre
|
mΩ
|
250
|
Maximum -40-+60 fok ,Ipwr=1.5A
|
|
ESD
|
Az IEC/EN61000-4-2 szerint
|
||
|
Érintkezési kisülés
|
KV
|
8
|
|
|
Mechanikai
|
|||
|
vázlat
|
50*47*18mm
|
||
|
súly
|
45g
|
||
|
csatlakozó
|
F típusú nőstény
|
ANSI/SCTE 01 2006 kompatibilis
|
|
|
Földkötés
|
ANSI/SCTE 153 2008és ANSI/SCTE 129 2007kompatibilis
|
||
|
Ház
|
Cink ötvözet 3#
|
||
|
Galvanizálás
|
Cupernicke bevonat t: 0,1 um
|
||
|
Megbízhatóság
|
|||
|
MTBF
|
óra
|
10 000 000 perc
|
Telcordi SR323, 3. kiadás, Nem ellenőrzött{2}} trollozott környezetre számolva 65 fokos környezeti hőmérsékleten
|
|
Szabályozási megfelelés
|
|||
|
ROHS megfelelés
|
igen
|
Teljes megfelelés az EU és Kína ROHS előírásainak
|
|
|
szabványok
|
|||
|
Jelölés és címkézés
|
|||
|
Modell és dátum kód
|
Alkatrészszámmal és dátumkóddal jelölve
|
||
