Leírás

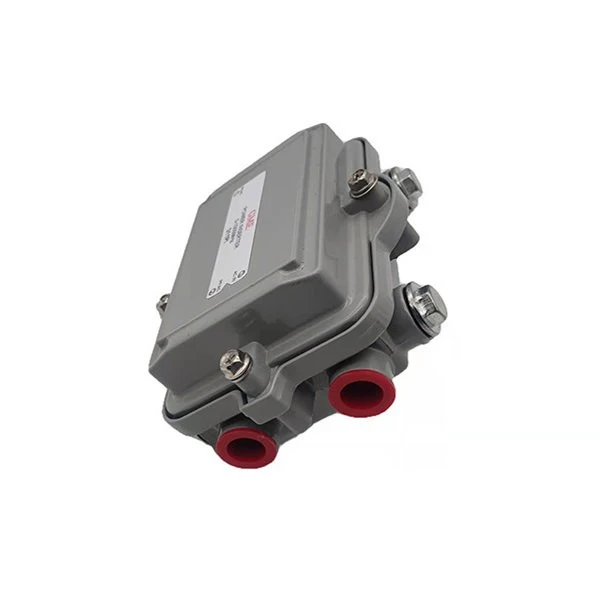

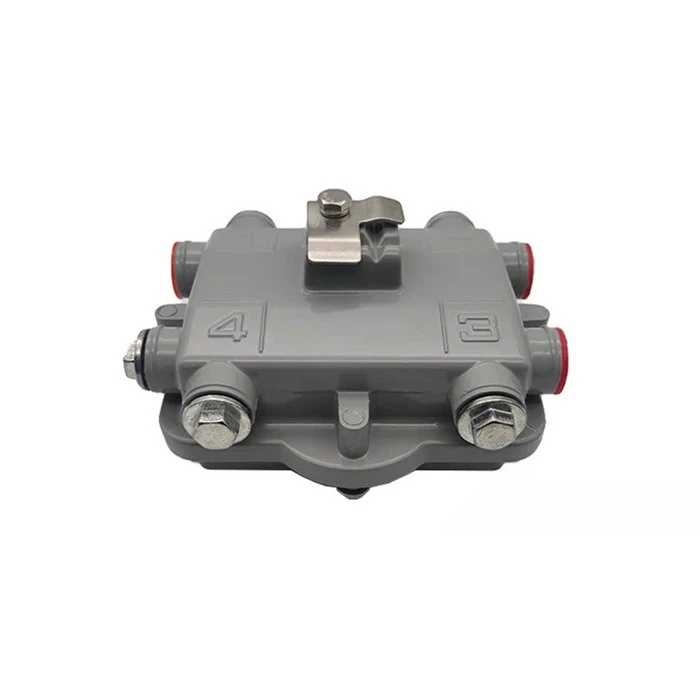

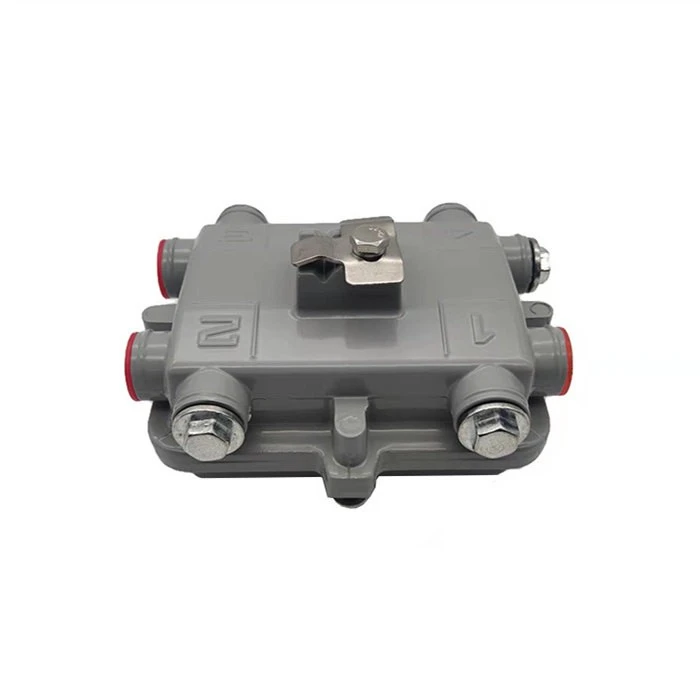

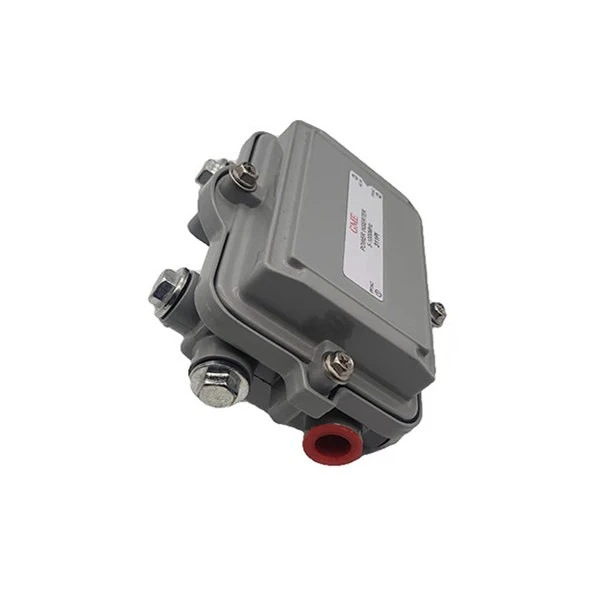

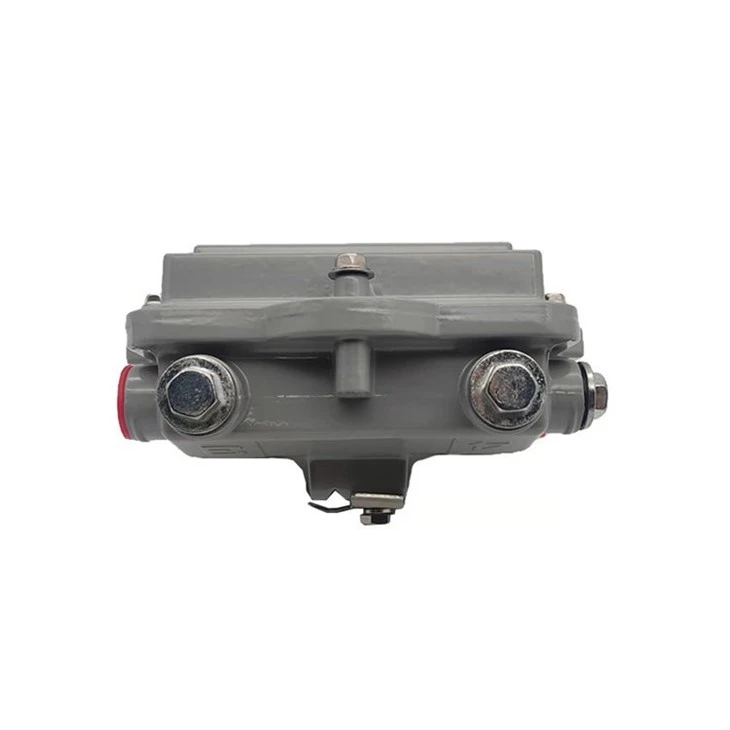

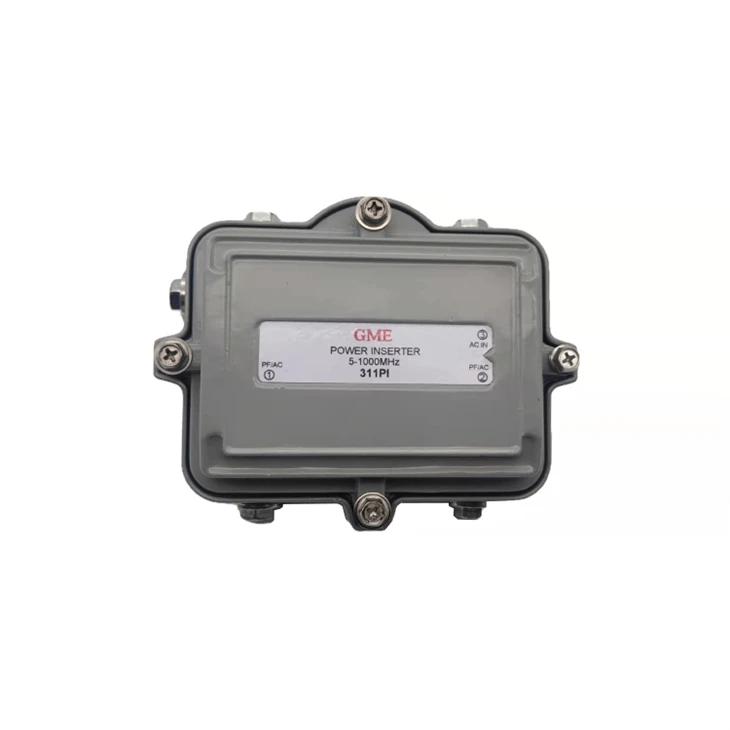

Az 1 GHz-es Cable TV Trunk Line Power Inserter egy speciális elektronikus eszköz, amelyet a kábeltelevíziós ipar számára terveztek, és kifejezetten trönkvonali rendszerekben használják az aktív alkatrészek tápellátására. Elsődleges feladata a koaxiális kábelhálózat tápellátása, biztosítva az erősítők, átjátszók és egyéb aktív eszközök megfelelő működését a kábeltévé elosztórendszeren belül.
Főbb jellemzők és funkcionalitás:
Frekvencia képesség:Az 1 GHz-es kábeltelevízió trönkvonali tápcsatlakozóját nagy-frekvenciás működésre optimalizálták, és akár 1 gigahertz (GHz) jeleket is támogat. Ez alkalmassá teszi a nagy sávszélesség igényű modern kábeltelevíziós rendszerekhez.
Tápellátás:A behelyező fel van szerelve azzal a képességgel, hogy áramot injektáljon a koaxiális kábel fővonalába. Ez alapvető fontosságú az aktív alkatrészek, például az elosztó erősítők vagy a vonalhosszabbítók szükséges elektromos energiájának biztosításához, biztosítva a jel minőségét és erősségét az elosztó hálózatban.
Jellemzők
◆ CATV Power Inserter 5-1000MHz teljes sávú működés.
◆ Nikkelezett sárgaréz "F" csatlakozó vízálló védelemmel.
◆ Szőtt fém tömítés a Hi{0}}RFI biztosítására.
◆ Teljesen időjárásálló tömített és szálas bilincs mellékelve.
Specifikáció
|
Származási hely: Guangdong, Kína |
|||
|
Modellszám: GDINS-002 (311PI) |
|||
|
TÉTEL |
TIPIKUS |
QC LIMIT |
VIZSGÁLATI FELTÉTELEK |
|
1. FREQ. HATÓTÁVOLSÁG |
|
|
5 - 1000 MHz |
|
2. BEHELYEZÉS VESZTESÉG |
- 0.5 dB |
-1,0 dB MAX. |
5 - 40 MHz |
|
- 0.5 dB |
-1,0 dB MAX. |
41 - 470 MHz |
|
|
- 0.8 dB |
-1,0 dB MAX. |
471 - 860 MHz |
|
|
- 1.0 dB |
-1,5 dB MAX. |
861 - 1000 MHz |
|
|
3. SZOLGÁLTATÁS (RF AC) |
-60 dB |
-58 dB MIN. |
5 - 40 MHz |
|
-50 dB |
-45 dB MIN. |
41 - 470 MHz |
|
|
-45 dB |
-40 dB MIN. |
471 - 860 MHz |
|
|
-40 dB |
-35 dB MIN. |
861 - 1000 MHz |
|
|
4. VISSZATÉRÉSI VESZTESÉG (RF PORT) |
-20 dB |
-18 dB MIN. |
5 - 40 MHz |
|
-20 dB |
-18 dB MIN. |
41 - 470 MHz |
|
|
-20 dB |
-18 dB MIN. |
471 - 860 MHz |
|
|
-18 dB |
-16 dB MIN. |
861 - 1000 MHz |
|
|
5. AC PASS |
|
12A MAX |
AC RF |

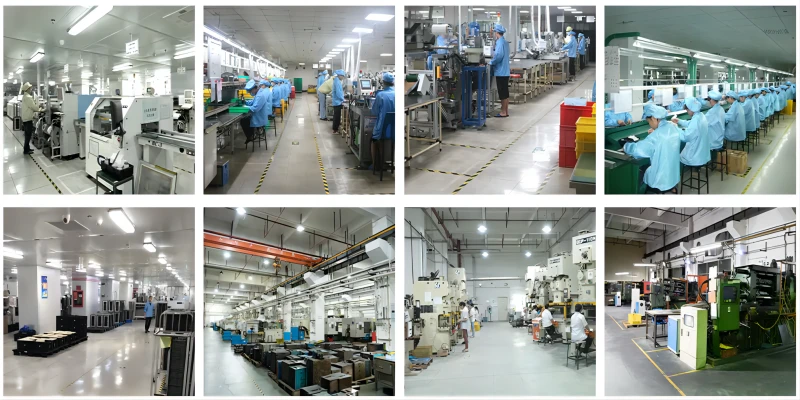

A Goodmind Electronics (Shenzhen) Co., Ltd. 1992-ben alakult, a TV-műsorszórási rendszerre összpontosítva, saját, vertikálisan integrált gyártási képességgel, tapasztalt és professzionális mérnöki csapattal, amely ODM szolgáltatást nyújt kábeles / műholdas / földfelszíni / IPTV műsorszórási rendszer termékeihez.
Hogyan működik a CATV betápláló beillesztő?
A kábeltelevíziós tápcsatlakozó általában a koaxiális kábellel egy vonalban van csatlakoztatva. Egyenáramú (egyenáramú) tápfeszültséget fecskendez a kábelvonalba, amelyet azután az aktív alkatrészek, például az erősítők táplálására használnak. Ez lehetővé teszi a jel erősítését és nagy távolságokra történő elosztását.
Melyek a CATV betáplálók általános alkalmazásai?
A kábeltelevíziós teljesítménybeillesztőket általában kábeltelevíziós rendszerekben használják vonalerősítők, elosztóerősítők és egyéb aktív alkatrészek tápellátására. A jelerősség növelésére és fenntartására szolgálnak hosszú kábelfutások során vagy gyenge jelvételű területeken.
Milyen típusú CATV betáplálók állnak rendelkezésre?
A kábeltelevíziós beszúrók különféle típusokban és konfigurációkban kaphatók a kábeltévé-rendszer konkrét alkalmazásától és követelményeitől függően. Eltérhetnek a kimeneti teljesítmény, a frekvenciatartomány, a kimenetek száma és egyéb jellemzők tekintetében.
GYIK
K: Kompatibilisek a CATV betáplálók az összes kábeltévé-rendszerrel?
V: A kábeltelevíziós beszúrókat általában úgy tervezték, hogy kompatibilisek legyenek a szabványos kábeltévé-rendszerekkel. A kompatibilitás azonban olyan tényezőktől függően változhat, mint a rendszer frekvenciatartománya, a használt erősítők típusa és egyéb rendszerspecifikációk. Elengedhetetlen annak biztosítása, hogy a tápcsatlakozó kompatibilis-e a kábeltévé-rendszer speciális követelményeivel.
K: Mit vegyek figyelembe a CATV betápláló beillesztő kiválasztásakor?
V: A kábeltelevíziós beszúró kiválasztásakor vegye figyelembe az olyan tényezőket, mint az erősítők teljesítményigénye, a kábeltelevíziós rendszer frekvenciatartománya, a szükséges kimenetek száma és az alkalmazáshoz szükséges speciális jellemzők. Ugyancsak elengedhetetlen a kompatibilitás biztosítása a meglévő berendezésekkel és rendszerspecifikációkkal.
K: Vannak-e megfontolások a kábeltelevíziós betáplálók telepítésénél?
V: A kábeltelevíziós betápláló behelyezésekor ügyeljen arra, hogy a koaxiális kábellel a megfelelő irányban legyen csatlakoztatva. A megfelelő telepítéshez kövesse a gyártó utasításait, és győződjön meg arról, hogy minden csatlakozás biztonságos. Ezenkívül vegye figyelembe az olyan tényezőket, mint a földelés és a túlfeszültség elleni védelem a berendezés védelme és a megbízható működés biztosítása érdekében.
