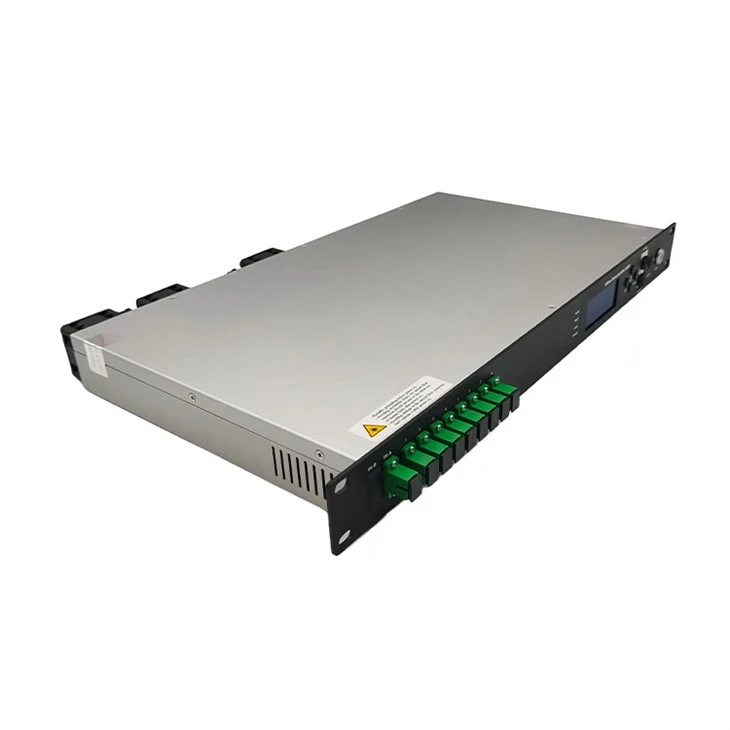

Termék áttekintése
A GCA 6051-YZ optikai erősítő jól ismert,-nagy-teljesítményű erbium-ytterbium co-adalékolt, kettős bevonatú szálas és alacsony zajszintű pumpás lézert használ. Megbízható áramkör-kialakítással és hatékony hőelvezetéssel rendelkezik. A teljes gép maximális kimeneti teljesítménye elérheti a +36 dBm-t, és akár 32 kimenetet is támogat, opcionális optikai kapcsolóval, CWDM-mel és RF-érzékeléssel. SNMP protokollos hálózatkezelő szoftvert és WEB hálózatkezelést biztosít, amely alkalmas 1550 nm-es, FTTH hálózatban lefelé irányuló 1550 nm-es optikai jel felerősített átvitelére.

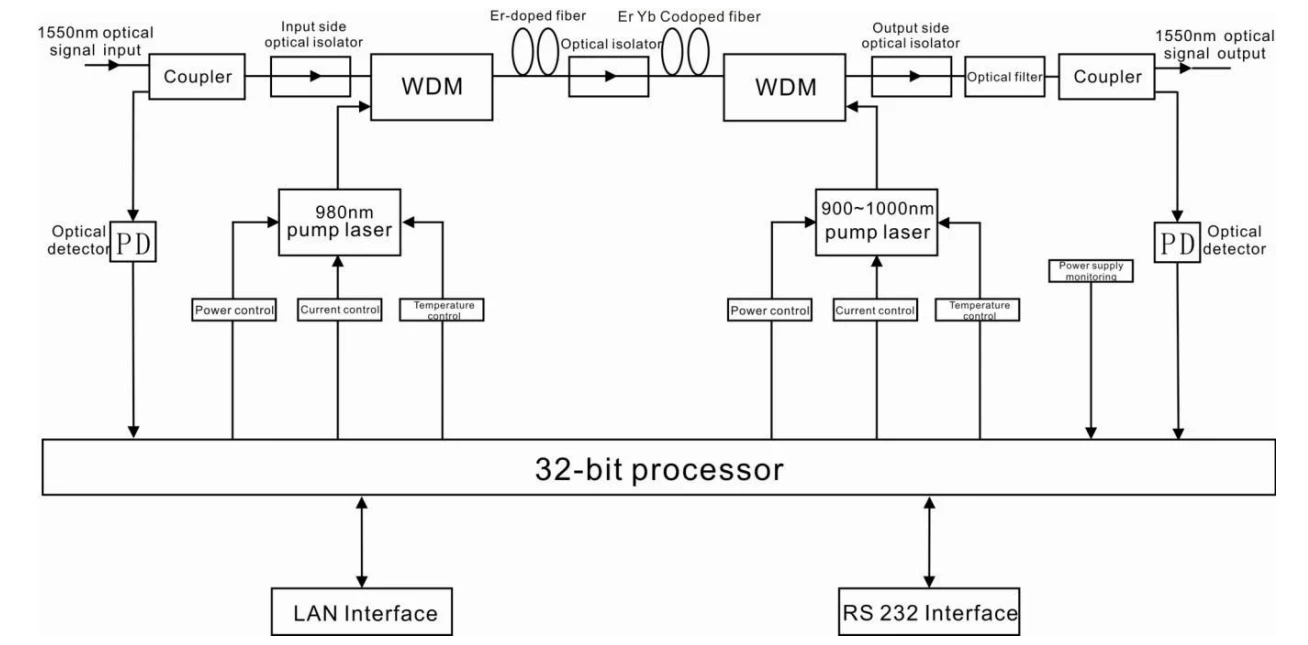

Blokkdiagram
Technikai paraméter
|
Tétel |
Egység |
Technikai paraméterek |
Megjegyzés |
|
|
Működési sávszélesség |
nm |
1545 - 1565 |
||
|
Optikai bemeneti teljesítmény tartomány |
dBm |
-5-+10 |
||
|
Maximális optikai kimeneti teljesítmény |
dBm |
36 |
||
|
Kimeneti teljesítmény stabilitása |
dBm |
±0.5 |
||
|
Zajfigura |
dB |
6,0 vagy kisebb |
Optikai bemeneti teljesítmény 0dBm |
|
|
Megtérülési veszteség |
Bemenet |
dB |
45-nél nagyobb vagy egyenlő |
|
|
Kimenet |
dB |
45-nél nagyobb vagy egyenlő |
||
|
Optikai csatlakozó típusa |
SC/APC LC/UPC |
|||
|
C/N |
dB |
50-nél nagyobb vagy egyenlő |
Vizsgálati állapot a GT/T 184-2002 szerint |
|
|
C/CTB |
dB |
63-nál nagyobb vagy egyenlő |
||
|
C/CSO |
dB |
63-nál nagyobb vagy egyenlő |
||
|
Tápfeszültség |
V |
AC160V - 250V(50 Hz), DC48V |
||
|
Energiafogyasztás |
W |
65-nél kisebb vagy egyenlő |
|
|
Működési hőmérséklet tartomány |
fokozat |
-10 - +45 |
|
|
Tárolási hőmérséklet tartomány |
fokozat |
-30 - +70 |
|
|
Maximális üzemi relatív páratartalom |
% |
Max 95% Nincs páralecsapódás |
|
|
Dimenzió |
mm |
437(L)×442(W)×44(H) |

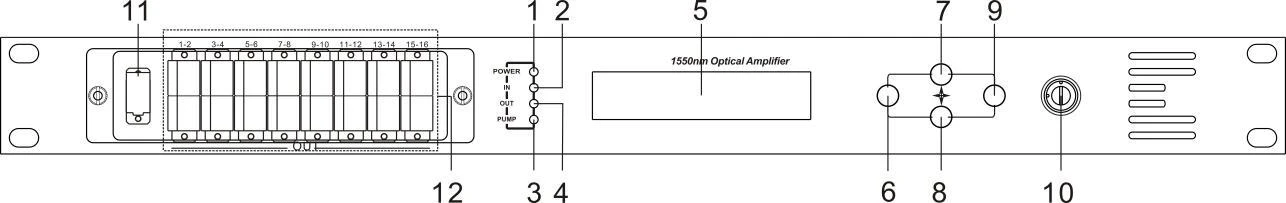

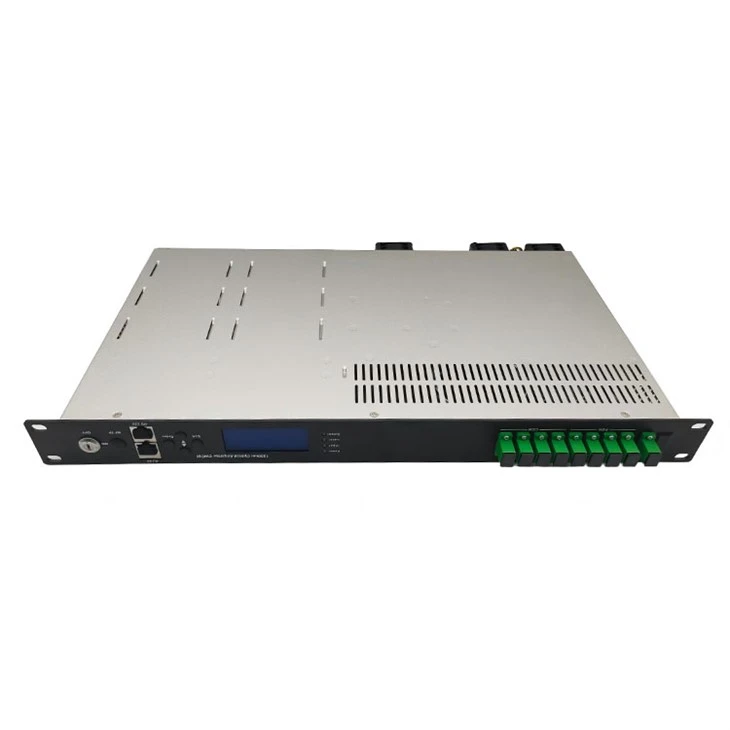

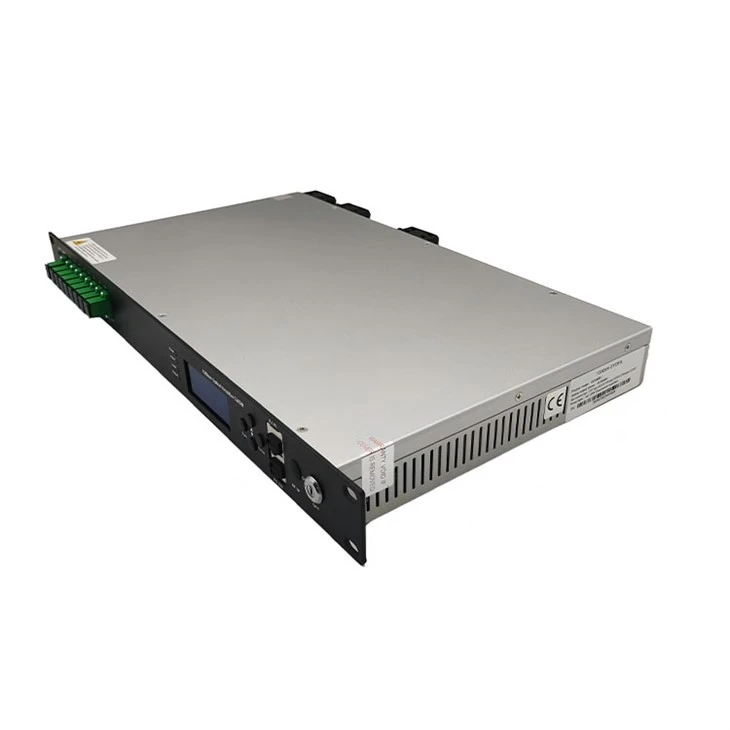

Az előlap leírása
|
1. Tápfeszültségjelző: Egy kapcsolóüzemű tápegység működik – sárga; két kapcsolóüzemű táp működik – zöld. |
|
2. Optikai bemeneti teljesítmény jelzőfény: Ez a lámpa akkor gyullad ki, ha az optikai bemeneti teljesítmény > -10 dBm. |
|
3. A szivattyú működési állapotjelzője: A piros fény azt jelenti, hogy a szivattyú nem működik, de a gép paraméterei normálisak; villogó piros fény azt jelenti, hogy a gép meghibásodott, a kapcsolódó hiba okát lásd a kijelző menü riasztási menüjében; zöld fény azt jelenti, hogy a szivattyú normálisan működik |
|
4. Optikai kimeneti teljesítmény jelzőfény: Ez a lámpa akkor gyullad ki, ha az optikai kimeneti teljesítmény > +10 dBm. |
|
5. 160×32 pont-mátrix LCD-képernyő |
|
6. Jelenítse meg a beállító menü kilépés vagy törlés gombját. |
|
7. Jelenítse meg a beállítás menü fel vagy növelő gombját. |
|
8. Jelenítse meg a beállítás menü le vagy csökkentő gombját. |
|
9. Jelenítse meg a beállítás menü enter gombját. |
|
10. Szivattyúlézer kapcsoló gomb: „BE” azt jelenti, hogy a szivattyúlézer nyitva van, az „OFF” pedig azt, hogy a szivattyúlézer zárva van. Bekapcsolás előtt győződjön meg arról, hogy a kulcs "KI" állásban van. Az ön-teszt sikeres elvégzése után forgassa a kulcsot "BE" állásba a megjelenő üzenetnek megfelelően. |
|
11. Optikai jelbemenet |
|
12. Optikai jelkimenet |

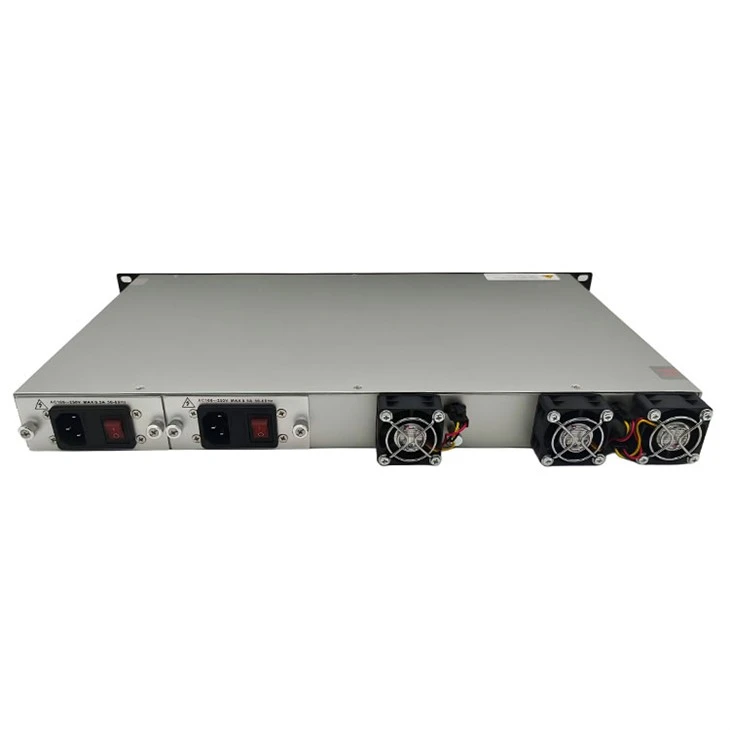

Hátsó panel leírása
|
1. Ventilátor kimenet. |
2. RS232 interfész. |
|
3. A tápegység AC 220 V bemeneti portja 1. |
4. A tápegység biztosítéka 1. |
|
5. A tápegység kapcsolója 1. |
6. A tápegység AC 220 V bemeneti portja 2. |
|
7. A tápegység biztosítéka 2. |
8. A tápegység kapcsolója 2. |
|
9. Az alváz földelő csapja |
10. LAN interfész |
