Ez a cikk részletesen feltárja az -EDFA központi szerepét a CATV FTTH-hálózatokban,-az optikai jel teljesítményének növelése a nagy távolságú-átvitel érdekében-, és bemutatja, hogy az integrált CATV+SAT IF vevőkészülékek fejlett AGC-vel, CWDM-mel és ultra{5}}az alacsony zajszintű hálózatok optimalizálásának kulcsfontosságú összetevői.
Hatékony, stabil CATV (kábeltelevíziós) FTTH (szálas-az-otthoni) hálózatok kiépítésében, amelyek képesek nagy mennyiségű adat és nagy-felbontású videoátvitel támogatására, az optikai erősítők kritikus szerepet játszanak. Közülük az EDFA (Erbium-Doped Fiber Amplifier) az egyik legfontosabb optikai erősítő. Tehát pontosan mi az EDFA elsődleges célja a CATV FTTH-hálózatokban, és hogyan működik együtt a következő-generációs vevőberendezésekkel? Ez a cikk részletes elemzést kínál.

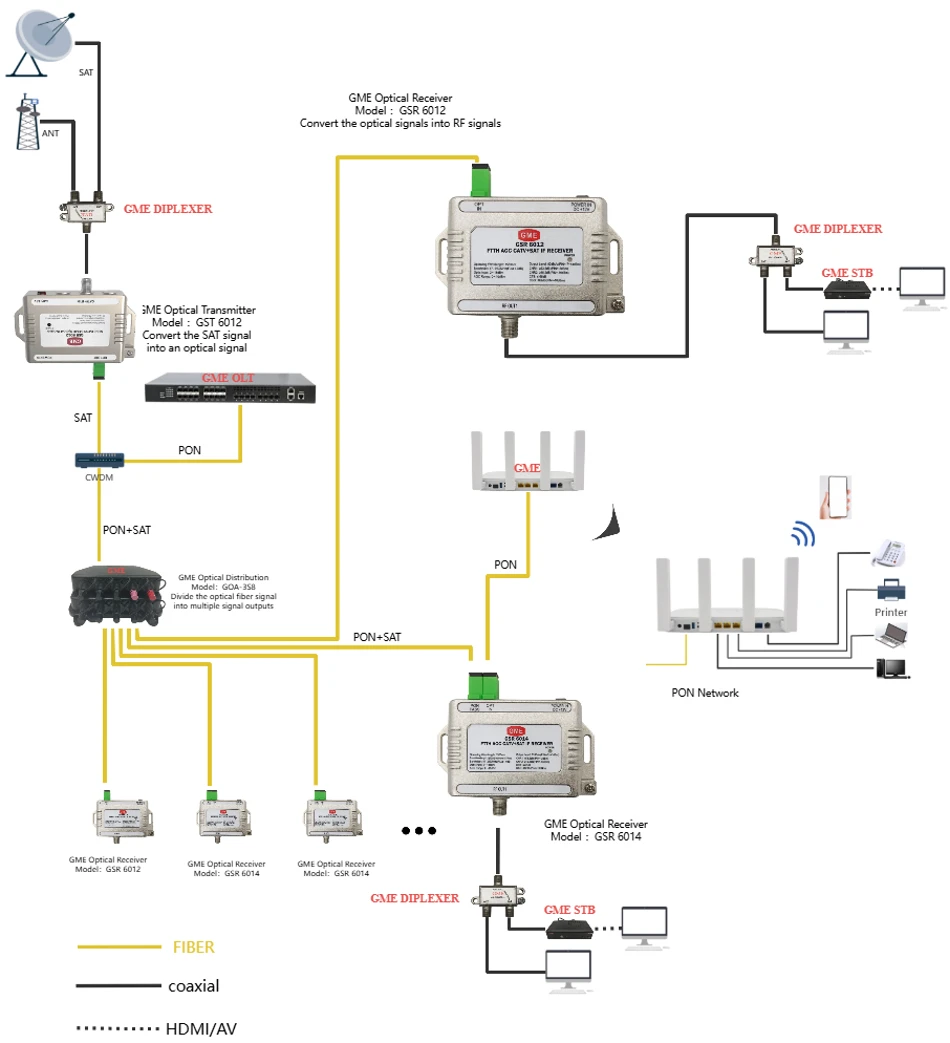

SZOM-TERR SZÁL FELÜTT
Az EDFA fő funkciója a CATV FTTH hálózatokban: Optikai jelrelé és erősítés
Egyszerűen fogalmazva, az EDFA fő célja az optikai jelek közvetlen felerősítése, kompenzálva az üvegszálas átvitel során fellépő veszteségeket, és jelentősen megnövelve a jelek elérhetőségét.
Az FTTH hálózatban az optikai jeleket a szolgáltató fejállomásáról továbbítják, és nagy távolságokat kell megtenniük ahhoz, hogy elérjék a felhasználók otthonát. Bár a száloptikának eredendően alacsony a vesztesége, az optikai teljesítmény elkerülhetetlenül gyengül a távolsággal. Ha a jel egy bizonyos ponton túl gyengül, a felhasználói oldali vevő-a továbbiakban nem tudja pontosan azonosítani, ami a jel megszakadásához vagy súlyos minőségromláshoz vezet.
Az EDFA úgy működik, mint egy "üzemanyagtöltő állomás" az optikai vezeték mentén. Közvetlenül felerősíti az optikai jeleket anélkül, hogy elektromos jelekké alakítaná azokat, így páratlan előnyökkel jár:
Nagy kimeneti teljesítmény: Képes több hullámhossz egyidejű erősítésére, nagy számú felhasználó támogatására.
Átlátszó sebességváltó: Formátum- és arány-agnosztikus, amely biztosítja az erős kompatibilitást.
Alacsony zajszint: A kiváló zajteljesítmény megőrzi a jelminőséget.
Az EDFA-k stratégiai telepítésével a hálózati törzsben az üzemeltetők több tíz vagy akár több száz kilométert lefedő CATV-hálózatokat hozhatnak létre anélkül, hogy aggódnának a jelgyengülés miatt.
Az EDFA-n túl: kihívások a Network Edge előtt és kulcsfontosságú megoldások-Nagy teljesítményű{1}}vevők
Míg az EDFA kezeli a fővonali átviteli kihívásokat, a jel ismét gyengülhet az elosztás és a további átvitel miatt, mire eléri a felhasználói hozzáférési pontokat (pl. épületek vagy otthonok), és tartalmazhat az EDFA által bevitt zajt. Ebben a szakaszban egy nagy-teljesítményű FTTH-vevő elengedhetetlen a jó-minőségű jelvételhez és az "utolsó mérföldön" történő átalakításhoz.
Itt jön képbe az integrált AGC CATV+SAT IF RECEIVER (Automatic Gain Control CATV and Satellite IF Receiver) fejlett technológiával. A modern triple{2}}szolgáltatásokhoz tervezett vevő, például az alábbi funkciókkal rendelkező vevőegység kritikus fontosságú a végfelhasználói élmény-biztosításában:
Szélessávú támogatás (45–2150 MHz): Teljes mértékben támogatja a hagyományos CATV RF jeleket és a műholdas IF (SAT IF) jeleket, kielégítve a különféle szolgáltatás-hozzáférési igényeket.
Beépített{0}}optikai AGC: Ez "intelligens biztosításként" szolgál az optikai teljesítmény ingadozása ellen. Ha a bemeneti optikai teljesítmény a környezeti hőmérséklet változásai vagy kisebb kapcsolatveszteségek miatt változik, az AGC (Automatic Gain Control) automatikusan beállítja a kimeneti szintet és az erősítést, hogy kézi beavatkozás nélkül biztosítsa a stabil és megbízható jelkimenetet, jelentősen csökkentve az üzemeltetési költségeket.
Ultra-alacsony zajszintű technológia: Fejlett aktív komponenseket, például GaAs erősítőket alkalmaz a zaj minimalizálása, a vivő{0}}–-zaj arány (CNR) javítása érdekében, és különösen az EDFA által felerősített jelek teljesítményének javítása érdekében, tisztább videóminőséget biztosítva.
Kiváló linearitás és laposság: Hatékonyan csökkenti a torzítást, egyenletes jelerősséget biztosít az összes csatornán, és megakadályozza az olyan problémákat, mint a pixelezés vagy a megszakítás bizonyos csatornákban.
Magas-linearitású fotódetektor (PD) + beépített-CWDM: A CWDM (Coarse Wavelength Division Multiplexing) technológiát alkalmazva képes különböző hullámhosszú jelek fogadására (pl. 1550 nm-es CATV jelek és 1490 nm/1310 nm adatjelek), és kiváló minőségű optikai-minőségű optikai-a-elektronikus jelforráson keresztül-konverziót biztosít. háttérfeldolgozáshoz.
Nagy megtérülési veszteség és egyetlen-szálas alkalmazás: Egy-magos egymódusú-szálon működik, nagy visszatérési veszteséggel, csökkenti a visszavert jelekből származó interferenciát és biztosítja a kapcsolat stabilitását.
Szinergia az EDFA és az intelligens vevők között
Összefoglalva, az EDFA elsődleges célja aCATV FTTHhálózatok célja, hogy lehetővé tegye az optikai jelek távoli, hatékony és nagy{0}}kapacitású továbbítását, ami a széles körű hálózatépítés alapja. A hálózat szélén egy integrált CATV+SAT IF vevő, amely optikai AGC-vel, ultra-alacsony zajszinttel, CWDM-mel és más technológiával rendelkezik, mint végső védelmező, amely biztosítja a felhasználók számára a kiváló-minőségű jelátvitelt. Ezek együttesen alkotják a modern, nagy sebességű,{6}}stabil és megbízható üvegszálas-szélessávú és videoszolgáltató hálózatok gerincét.
A hálózatüzemeltetők és berendezésgyártók számára a fenti funkciókkal rendelkező, nagy teljesítményű{0}}vevőkészülék kiválasztása stratégiai döntés a hálózati teljesítmény optimalizálása, a felhasználói elégedettség fokozása és az általános működési költségek csökkentése érdekében.
