Mi a különbség az OLT és az ONT között?

A mai világban a szálhálózatok nagyszabású telepítése a városok, a vállalkozások és a szolgáltatók digitális átalakulásának gerince. Fontos megérteni az optikai vonalkapcsolók (OLT) és az optikai hálózati terminálok (ONT) közötti különbséget.

Pontosan meg kell értenie, hogy az OLT -k és az ONT -k hogyan illeszkednek a passzív optikai hálózatba (PON). A különféle választások minden kritikus döntést befolyásolnak, ideértve a lefedettség tervezését, a telepítési ütemterveket, a kompatibilitási tesztelést és a folyamatos karbantartást.

Készen áll az FTTX projekt frissítésére? Vegye fel velünk a kapcsolatot ma! Függetlenül attól, hogy nagy kapacitású OLT-kat szeretne telepíteni a központi irodában vagy az élosztályban lakossági, vállalati vagy adatközpont-környezetben, a Good Mind Electronics segíthet. Kínálunk teljesen testreszabott, gyors szállítású FTTX rendszereket, beleértve az ODM kialakítását, a moduláris hardvereket, a nagy sűrűségű szálas tapaszkábeleket és a végpontok közötti támogatást.

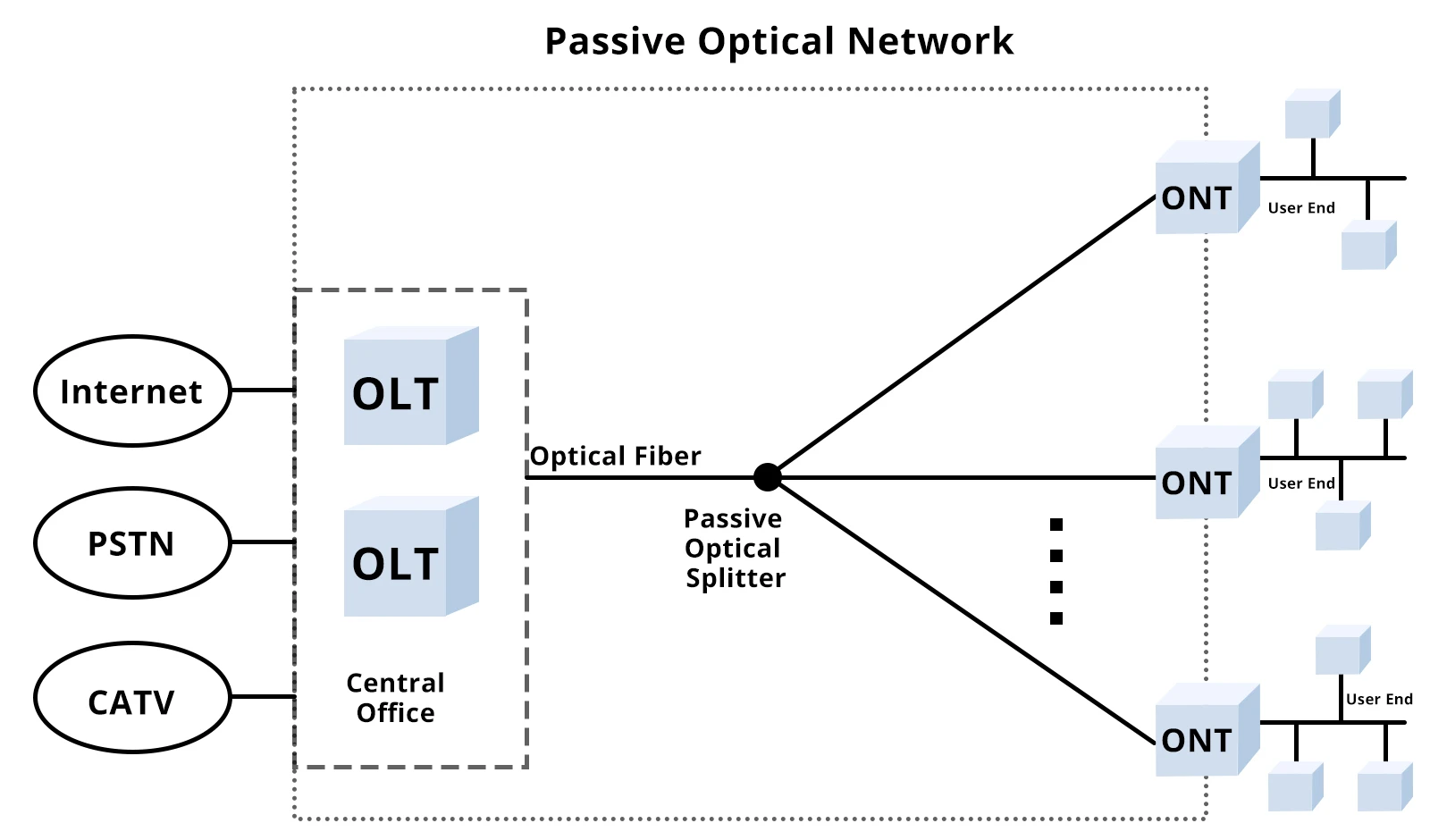

Pon hálózati architektúra áttekintés

Passzív optikai hálózat (PON) épül fel két csillagos játékos körül: az OLT a szolgáltató központi irodájában és az ONTS a felhasználói otthonokban vagy az üzleti helyiségekben. Ebben a beállításban egyetlen szálas optikai kábel fut az OLT -től egy passzív splitterig, és több ont -ra is elágazik, anélkül, hogy aktív elektronika lenne. Ez a "passzív" bit egyszerűbbé és költséghatékonyabbá teszi az adatok elosztását.

• OLT (optikai vonal terminál): A vezérlőelemeként működik. Kezeli a sávszélesség -elosztást, összesíti a forgalmat, és az elektromos jeleket a maghálózatból optikai jelekké alakítja a roston keresztüli átvitelhez.
• ONT (optikai hálózati terminál): A felhasználói oldalsó berendezésnél ül, ahol adatot kap, lecsökkenti az OLT által továbbított optikai jelet, és visszafordítja az elektromos jelet, amelyet az útválasztók, a PC -k vagy a hozzáférési pontok valóban használhatnak.

Az OLT és az ONT együttesen zökkenőmentes optikai eloszlási láncot képeznek. Az OLT a szálhálózaton keresztül felfelé és a downstream forgalmat hangzik, miközben minden ONT kezeli a kézbesítés utolsó mérföldjét, biztosítva, hogy megbízható szálas internetet kapjon pontosan ott, ahol szüksége van rá.

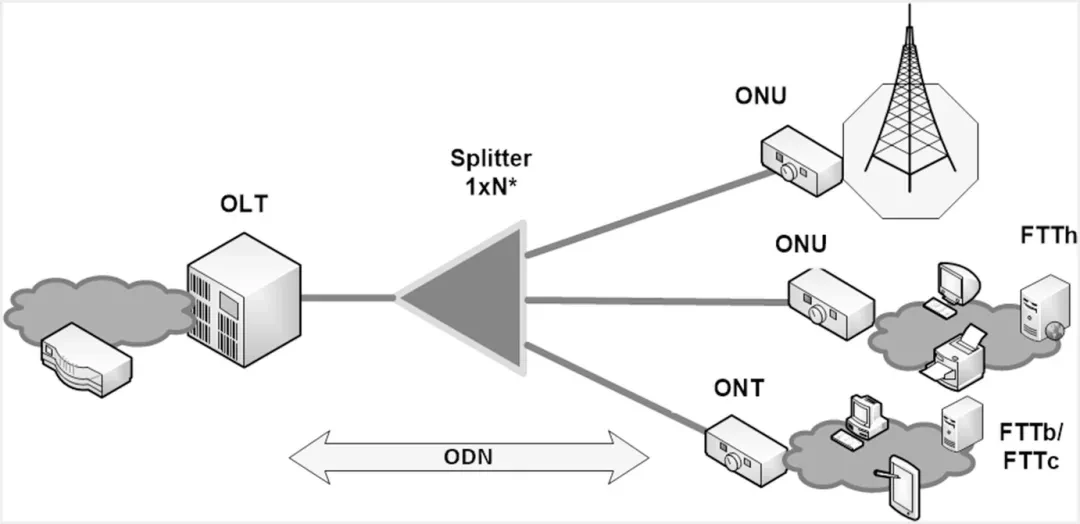

Mi az OLT (optikai vonal terminál)

Az OLT az optikai vonal terminálját jelenti. A száloptikai hálózatépítés világában ez a vezérlőegység, amely nagysebességű internetes szolgáltatást hoz az alaphálózatból a PON -ba (passzív optikai hálózat).

Általában az OLT -t a szolgáltató központi irodájában, adatközpontjában vagy Headend webhelyén találja meg. Innentől tucatnyi vagy akár több száz optikai hálózati terminál (ONT) a mezőn szól, egyetlen szálas optikai kábelben és passzív elosztóban.

OLT funkciók

• Adatösszetétel és multiplexelésAz OLT minden ONT -ből összegyűjti a forgalmat, kombinálva az upstream és a downstream patakokat kezelhető áramlássá.
• Upstream/downstream menedzsment és QOS ütemezésAz időréseket és a sávszélességet úgy osztja el, hogy a késés -érzékeny alkalmazások (például a hang vagy a videó) prioritást élveznek, és mindenki következetes élményt élvez.
• Jelkonverzió (elektromos ↔ optikai)Az ISP gerincéből származó elektromos jelek fényimpulzusokká alakulnak eloszláshoz, majd az adatok visszatérésekor visszakerülnek.

OLT komponensek

• CPU és kezelési modulAgyként működik, protokollok futtatása és a teljesítmény megfigyelése.
• Regisztrálja a memóriát (RM)Tárolja a konfigurációs fájlokat és az operatív paramétereket.
• Optikai adó -vevő modulokAz upstream lézervezetők és a downstream fotodiódok kezelik a fény -elektromos váltást.
• Áramellátás és redundancia kialakításA hőlelemmel ellátható energiatartalmú egységek és a biztonsági másolat -összetevők még hardverhibák során is online tartják a hálózatát.

Mi az ONT (optikai hálózati terminál)

Az ONT az optikai hálózati terminál (néha optikai hálózati egységnek vagy ONU -nak hívja). Ez az eszköz, amely a szálas internetet közvetlenül a felhasználói otthonába, az irodába vagy a campusba hozza, és a Pon és a helyi hálózat közötti végső hídként szolgál.

Megtalálja, hogy az ONT-ket a felhasználói oldalsó felszerelésre rögzítik, amelyet egy falra szereltek, egy IT-szekrénybe telepítve egy vállalkozásnál, vagy egy campus telekommunikációs szekrényében ülve. Ők azok a végpontok, amelyek az OLT -től egyetlen szálas optikai kábelen keresztül adnak adatokat, és átadják az útválasztóknak, kapcsolóknak vagy a Wi -FI hozzáférési pontoknak.

ONT funkciók

• Optikai jel dekapsuláció és demodulációAz ONT eltávolítja a PON -keretet, és a fény impulzusokat elektromos jelzé változtatja, amelyet az eszközök megérthetnek.
• Upstream/downstream csatornakezelésPufferolja és ütemezi a forgalmat úgy, hogy a hanghívások, a video streamek és az ömlesztett fájlok átadása tisztességes kezelést kapjon, és amikor itt az ideje az adatok visszaküldéséhez, az ONT felfelé küldi a felhasználói adatokat a hozzárendelt időrésben.

ONT alkatrészek

• Optikai modul a fény villamos energiává történő átalakításához (és fordítva).
• Ethernet portok, plusz opcionális WiFi és CATV interfészek több szolgáltatáshoz.
• A menedzsment interfész és állapotmutatók, hogy a mérnökök figyelemmel kísérhessék a link egészségét és teljesítményét.
• Az alacsony teljesítményű, 24 órás működéshez tervezett tápegység.

ONT telepítési jellemzők

Az ONT -k kompakt és energiahatékonyak, így könnyen felszerelhetők a szűk helyekbe, és hűvösen működnek. Egyszerűsített kialakításuk a gyorsabb telepítéseket, a gyorsabb firmware-frissítéseket és az egyértelmű távirányítást jelent--a karbantartási csapatok a hálózat méretezésére összpontosíthatnak, ahelyett, hogy az egyes egységeket üldözték.

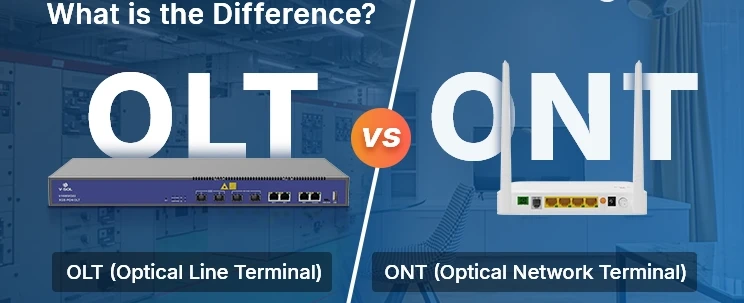

Mi a különbség az OLT és az ONT között?​​​​​​​

• Pozíció és lefedettség

Az Optical Line Terminal (OLT) a szolgáltató központi irodájában él, és a forgalmat egy egész szálhálózaton keresztül rendezi. Az egyik OLT tucatnyi vagy akár több száz végpontot is támogathat.

Ezzel szemben minden ONT egyetlen felhasználói otthonban, irodában vagy campus helyén ül. Kezeli az adott hely eszközeinek összekapcsolhatóságát, tehát a lefedettség szigorúan pontról szól, az egyéni hozzáférési igényekhez igazítva.

• Funkcionális szerep

Az OLT hálózati ütemezési központként működik, összesítve az upstream és a downstream patakokat, a szolgáltatásminőség (QoS) végrehajtását, és az elektromos jeleket a magból optikai impulzusokká alakítja az eloszláshoz.

Eközben az ONT helyi jelhídként működik, és dekapsulálja az OLT-ből továbbított optikai jelet, és visszaemeli azt egy elektromos jelbe, és átadja azt a felhasználói oldalsó berendezések útválasztóinak, kapcsolóknak, Wi-Fi hozzáférési pontoknak vagy CATV dobozoknak.

• Hardver forma tényező és kapacitás

Az OLT -k általában rack -szerelt, nagy sűrűségű PON -portokkal (16, 32, 64+), redundáns tápegységekkel és robusztus hűtőrendszerekkel. Ez a multi -portos architektúra ideálissá teszi őket telekommunikációhoz vagy nagyszabású vállalati telepítésekhez.

Az ONT -k kompakt, asztali stílusú eszközök, amelyeket egyetlen előfeltételhez terveztek. Gyakran egy maroknyi Ethernet portot tartalmaznak, valamint opcionális Wi-Fi vagy CATV interfészeket, és minimális teljesítményt húznak a szűk helyek könnyű telepítéséhez.

• Forgalomkezelés és jelkezelés

A hálózati oldalon az OLT központilag kezeli mind az upstream, mind a downstream forgalmat, és időréseket oszt ki, hogy a késés -érzékeny szolgáltatások prioritást élvezhessenek, és az általános sávszélesség meglehetősen meg van osztva az összes csatlakoztatott ONT -nál.

A szélén az ONT az egyfelhasználói konvertálásra összpontosít-az IT "adatot fogad" a szálon, puffercsomagokat és a felhasználói adatokat továbbítja a hozzárendelt időrétegben, biztosítva, hogy az egyes eszközök megkapják a szükséges elektromos jelet.

• Méretezés és felhasználói támogatás

A méretezhetőség az OLT oldalán további PON -kártyákat kell hozzáadni, vagy akár több OLT összekapcsolását is a hálózati lábnyom kibővítése érdekében. Úgy épül, hogy növekedjen, amikor az előfizetői bázis vagy az egyetemi méret növekszik.

Az ONTS esetében a méretezhetőség további egységek egyszerű telepítését eredményezi-az új otthon vagy az épület megkapja a saját ONT-jét. A támogatás hasonlóan lokalizált: ha egy ONT -nek van problémája, akkor nem zavarja a hálózat többi részét, a karbantartást és a hibaelhárítást egyértelművé teszi.

Hogyan oldják meg az OLT és az ONT a legfontosabb kihívásait

Miután megértette az OLT és az ONT közötti különbséget, a missziójától függően különböző kihívásokkal kell szembenéznie a lefedettség, az ütemezés, a kompatibilitás és a folyamatos támogatás szempontjából. Így lehet, hogy a megfelelő PON -beállítás megfelel a különböző igényeinek:

• Távközlési szolgáltatók és önkormányzati infrastruktúra

Amikor egy városi szintű passzív optikai hálózatot (PON) hoz létre, a két legnagyobb cél a széles rosthálózati lefedettség és a rock -szilárd üzemidő. Az optikai vonalkapcsoló (OLT) moduláris PON -portokkal történő kiválasztása lehetővé teszi, hogy simán skálázhasson, mivel az új környékek online megjelennek, miközben a stratégiailag elhelyezett beépített szálas internet kézbesítés biztosítja az egyes utcai sarkokhoz. A redundáns tápegységek és a biztonsági mentési linkek segítenek a szigorú SLA -k elérésében, így az internetszolgáltatás akkor is fennmarad, ha egy összetevőnek karbantartást igényel.

• Ingatlanfejlesztők és ingatlankezelők

Az ingatlanprojektekben az időzítés és a költségvetés minden. A kompakt optikai hálózati terminálok (ONTS) egyszerűsítik az apartmanokban, lakásokban vagy irodai padlókban történő telepítést, a telepítési időt hetekre csökkentve. A bevált OLT/ONT platformon történő szabványosításával a kiszámítható hardverköltségeket is zárja be, és elkerüli a meglepetés díjait. Ráadásul, az automatizált ellátási szolgáltatások azt jelentik, hogy a karbantartási csapata kevesebb időt tölt a kézi konfigurációkra, és több időt töltsön a lakosok boldogságával.

• Nagyvállalatok és egyetemi informatikai csapatok

Az egyetemi hálózatának mindent támogatnia kell, a misszió -kritikus VOIP -tól a nagy teljesítményű számítástechnikai klaszterekig. Ez azt jelenti, hogy a kompatibilitás kulcsfontosságú: olyan OLT -kre van szüksége, amelyek a mai GPON vagy XGS -PON protokollokról, valamint az ONT -kről szólnak, amelyek a tiszta elektromos jeleket átadják a kapcsolókhoz és a hozzáférési pontokhoz. Az extra pon kikötőkben történő felépítés és a magasabb sebességű optikával történő jövőbeni nyilatkozat lehetővé teszi épületek vagy laboratóriumok hozzáadását anélkül, hogy a hardvereket kivágná.

• Rendszerintegrátorok

Az integrátorok élőben és lélegzetelállító megoldásokkal élnek, de a Pon integrációs fejfájást vezethet be, amikor a szállítói interfészek és a kezelési eszközök nem állnak össze. Egységes kezelési modul az OLT -n, kombinálva az ONTS -rel, amely támogatja a standard SNMP -t vagy a TR -069 -et, ésszerűsíti a kiszolgálást és a hibaelhárítást. Ez az konzisztencia az optikai eloszlási alkatrészek között csökkenti az ujjalpontot, és felgyorsítja az ügyfelek számára az idő -szolgáltatást.

• Adatközpont -operátorok

Az adatközponti környezetben a megfelelés, a megbízhatóság és az SLA végrehajtása nem tiltható. A nagy sűrűségű OLT -k telepítése a központi irodában lehetővé teszi, hogy a szálkapcsolatok hatalmas mennyiségét összesítse, míg a szélén lévő robusztus ONT -k biztosítják az alacsony latenciát, a determinisztikus teljesítményt. Keressen olyan berendezéseket, amelyek az ipari szabványok szerint tanúsítják, és granulált QoS-vezérlőket kínálnak-így garantálhatja az üzemidőt, és megfelelhet az ellenőrzési követelményeknek anélkül, hogy felfújná a lábnyomát vagy az energiaszámláját.

Hogyan válasszuk ki a megfelelő OLT & ONT kombinációt

A szikla -szilárd passzív optikai hálózat (PON) felépítése során a jobb oldali optikai vonal (OLT) és az optikai hálózati terminál (ONT) duó kiválasztása a csata fele. Itt egy egyszerű ellenőrzőlista, amely irányítja döntését:

• Követelmények értékelése

Sávszélesség -igények: Becsülje meg a csúcsot a downstream és az upstream forgalom helyére. Ha az egyes helyek legalább 2,5 Gbps -ot igényelnek, vegye figyelembe az XGS -PON -kész -oLT -ket és az ONT -ket, amelyek támogatják a 10 GBPS interfészet.

Portsűrűség: Egyeztesse az OLT-n lévő PON-portok számát a teljes ONT-számmal, amelyet ma elvár, és a holnap tervét. Az 1:32 osztási arány azt jelenti, hogy egy PON -port akár 32 felhasználói végpontot is képes kiszolgálni, de választhat az 1:16 -nál, hogy biztosítsa a fejlécet.

Energiaköltségvetés: Ellenőrizze az optikai költségvetéseket az optikai kábel futtatásain. A hosszabb távolságok vagy többszörös megosztottok elfogyasztják a költségvetést, ezért válasszon az adó -vevőket és az ONT -ket, amelyek elegendő indítási teljesítményt és a vevő érzékenységét.

Jövőbeli bővítés: Keresse meg a moduláris OLT alvázot extra résekkel vagy hot -felforgatható PON -kártyákkal. Ilyen módon további ONTS -t adhat hozzá, amikor az előfizetői bázis vagy az eszköz száma növekszik.

• Eladó hitelesítő adatok és megfelelés

Szabványtámogatás: Ellenőrizze az ITU -T (GPON, XGS -PON) és az IEEE (EPON) tanúsításokat az interoperabilitás biztosítása érdekében.

Szabályozási követelmények: Megerősítse, hogy a berendezések megfelelnek a helyi távközlési hatóságok és a biztonsági előírásoknak-különösen a városi vagy kormányzati infrastrukturális projektekben.

• Karbantartás és szolgáltatás

Garancia és SLA: Célja legalább egy hároméves garanciát a garantált csere idővel.

Távoli menedzsment: Győződjön meg arról, hogy az OLT kezelési modulja és minden egyes ONT támogatási protokoll, mint például az SNMP vagy a TR -069 a nulla -touch szolgáltatáshoz.

Firmware frissítések: Kérdezze meg a firmware -frissítési politikákat és arról, hogy az eladó automatizált, pályán belüli frissítéseket biztosít -e a QoS szolgáltatások aktuális tartása érdekében.

Az ellenőrzőlista-igazító sávszélesség, a portszámok, az energiaköltség, a tanúsítások és a támogatás követésével egy OLT/ONT párosításra fogsz szállni, amely megfelel a hálózat teljesítménycéljaihoz és a költségvetési korlátozásokhoz.

Következtetés

A becsomagoláshoz az optikai vonalterminál (OLT) szolgál a központi parancs hub-aggregáló forgalomként, a QoS érvényesítésével és az elektromos jelek világosra konvertálására, míg az optikai hálózati terminál (ONT) helyi hídként működik, és ezt a fényt a végfelhasználói eszközök elektromos jeleire dekapálják.
