A modern szélessávú hozzáférési hálózatokbanFTTH (Fiber to the Home)domináns telepítési megoldássá vált. Mivel a fogyasztói kereslet a nagy-felbontású videók, az interaktív TV és a nagy{2} sebességű internet iránt folyamatosan nő, aAGC CATV vevő (Automatic Gain Control Cable Television Receiver)egyre kritikusabb szerepet játszik az FTTH rendszerekben. Ez a cikk átfogó áttekintést nyújt az FTTH AGC CATV Receiver működési elveiről, műszaki előnyeiről, alkalmazási forgatókönyveiről és iparági trendjeiről,{1}}segítve az olvasókat, hogy teljes mértékben megértsék ezt az alapvető hálózati összetevőt.
Mi az FTTH AGC CATV vevő?

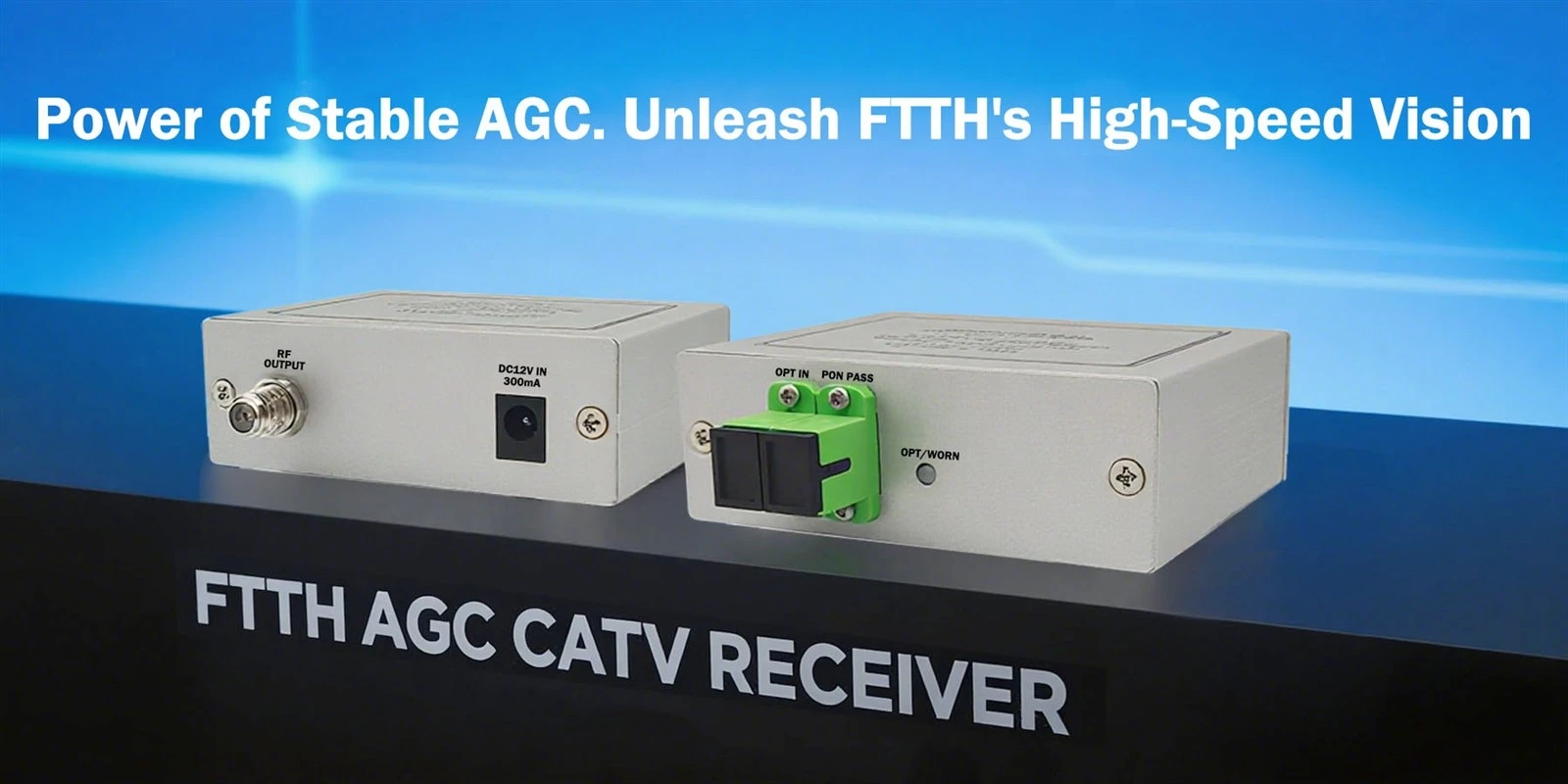

AnFTTH AGC CATV vevőegy speciális RF (rádiófrekvenciás) jelvevő eszköz, amelyet üvegszálas-az-az-otthoni hálózatokhoz terveztek. Az optikai szálon keresztül továbbított analóg vagy digitális CATV jeleket visszaalakítja RF jelekké, amelyek kompatibilisek a koaxiális kábelelosztással, lehetővé téve a kiszállítást a végfelhasználói eszközökhöz, például set-top boxokhoz és televíziókhoz.
A " kifejezésAGC" jelentéseAutomatikus erősítésszabályozás, egy dinamikus jelerősítő technika, amely stabil kimeneti jelszintet biztosít-még ingadozó bemeneti optikai teljesítmény esetén is,-ezáltal jó-minőségű videoátvitelt biztosít.
Hogyan működik: Egyszerűsített áttekintés
Optikai jel vétel: Az eszköz a lefelé irányuló CATV optikai jeleket (jellemzően 1550 nm hullámhosszon) fogadja szabványos szálas interfészeken, például SC/APC-n keresztül egy OLT-ról (Optical Line Terminal) vagy optikai elosztópontról.
Opto-elektronikus átalakítás: A beépített PIN vagy APD fotodetektor az optikai jelet elektromos jellé alakítja.
AGC feldolgozás: Az automatikus erősítésszabályozó áramkör dinamikusan állítja be az erősítő erősítését a bejövő optikai teljesítmény alapján, stabilizálja az RF kimeneti szintet a szabványos tartományokon belül (pl. 75 ± 3 dBµV).
RF kimenet: A feldolgozott RF jel egy F- típusú csatlakozón keresztül jut el a felhasználó otthoni koaxiális elosztóhálózatába.
Miért olyan kritikus az AGC?
A valós-FTTH-kiépítésben a szálas kapcsolat hosszának, a felosztási arányoknak és a környezeti hőmérsékletnek a változásai jelentős különbségeket okozhatnak a vett optikai teljesítményben a felhasználói végpontok között. AGC nélkül:
Alacsony optikai teljesítmény→ Csökkentett jel-/zaj arány- → Videó havazás vagy pixelezés;
Magas optikai teljesítmény→ Erősítő telítettsége → Jeltorzítás és intermodulációs interferencia.
Az AGC{0}}kompatibilis CATV-vevő automatikusan kompenzálja ezeket az ingadozásokat,nagymértékben növeli a rendszer robusztusságát és egyenletes felhasználói élményt biztosít-különösen létfontosságú nagy-megosztott PON hálózatoknál (pl. 1:64 vagy magasabb).
Főbb műszaki adatok és kiválasztási kritériumok
| Paraméter | Tipikus érték/tartomány | Megjegyzések |
|---|---|---|
| Bemeneti hullámhossz | 1550 nm | Kompatibilis az EDFA erősítőkkel |
| Optikai bemeneti teljesítmény tartomány | -10–+2 dBm (AGC effektív tartomány) | Szélesebb választék előnyben |
| RF kimeneti szint | 75 ± 3 dBµV | Megfelel az olyan szabványoknak, mint a GY/T 106-1999 |
| Frekvencia tartomány | 47–862 MHz vagy 54–1002 MHz | Támogatja a teljes CATV csatorna spektrumot |
| C/N (vivő-–-zaj aránya) | 50 dB vagy annál nagyobb | A jel minőségének fő mutatója |
| KSH/CTB | -65 dBc vagy annál kisebb | Nemlineáris torzítást mér |
A vevő kiválasztásakor előnyben részesítse az AGC dinamikatartományt, a kimeneti egyenletességet, a megbízhatóságot és a távfelügyeleti protokollok (pl. SNMP vagy TR-069) támogatását.
Alkalmazási forgatókönyvek
Triple{0}}Play FTTH Networks: Adat-, hang- és CATV-szolgáltatások egyidejű szállítása;
HFC hálózati szálkásítási frissítések: Régi koaxiális erősítők cseréje a sávszélesség és a lefedettség növelése érdekében;
Új lakóépületek / Okos közösségek: Alapkivitelben telepítve-otthoni végállomási egységekben;
Szállodák, apartmankomplexumok (MDU): A központosított telepítés csökkenti a működési költségeket.
Iparági trendek és jövőbeli kilátások
Evolúció a DOCSIS 4.0 és 10G-PON felé: A vevőknek támogatniuk kell a nagyobb sávszélességeket és a fejlett modulációs sémákat;
Intelligens távfelügyelet: Integráció IoT-modulokkal a valós idejű állapotjelentéshez{0}}és prediktív karbantartáshoz;
Miniatürizálás és alacsony energiafogyasztás: Esztétikai és energiahatékonysági{0}}követelmények kielégítése lakossági környezetben;
4K/8K Ultra-HD műsorszórás támogatása: Javított C/N arányt és linearitási teljesítményt igényel.
