Az RF jel szálká átvitelének magja: Az analóg jel szálká alakítása elvének teljes magyarázata
RF (rádiófrekvenciás) jelátviteli forgatókönyvek esetén gyakran zavarják Önt az alábbi problémák: súlyos jelgyengülés a hosszú-távolságú átvitel után, elektromágneses interferencia okozta jeltorzulás, valamint terjedelmes és költséges kábelezés? Legyen szó kommunikációs bázisállomásokról, rádiócsillagászati berendezésekről, ipari vezérlésről vagy rádió- és televíziórendszerekről, az RF-jelek stabil átvitele alapvető követelmény,-és az RF jelek száloptikai átviteli technológiája a kulcsa ezeknek a fájdalmas pontoknak. Ma népszerűen lebontjuk az alapvető logikát: hogyan alakítják át az analóg RF jeleket száloptikai jelekké az interferencia-mentes, nagy-távolságú és nagy{5}}hűségű átvitel érdekében.
Először is tisztázni kell egy alapvető feltevést: az optikai átvitel optikai jeleket hordoz, míg az RF jeleink analóg elektromos jelek, és a kettő nem kompatibilis közvetlenül. Ezért az analóg jel szálká alakításának lényege, hogy két átalakítást hajtunk végre: „analóg elektromos jel → optikai jel → analóg elektromos jel”, majd hatékony jelátvitelt valósítunk meg az optikai szál alacsony -veszteségei és -interferenciáinak jellemzői révén,- amely egyben az RF jelek száloptikai termékeink működési logikája is. A teljes folyamat főleg 5 kulcslépésre oszlik, amelyek mindegyike meghatározza a jelátvitel minőségét. Ezeket részletesen ismertetjük a termék tényleges kialakításával kombinálva.
1. lépés: Analóg RF jel előfeldolgozása - Az interferencia kiküszöbölése és a jelminőség optimalizálása
Az eredeti analóg RF jelek (például a bázisállomások rádiófrekvenciás jelei és a radarok észlelési jelei) gyakran keverednek zajjal és interferenciával. A közvetlen átalakítás az optikai jelek torzulásához vezet, és befolyásolja az átviteli hatásokat. Ezért a konverziós linkre való belépés előtt termékeink először az analóg RF jeleket elődolgozzák, ami egyben az átviteli hűség biztosításának alapja is.
Az előfeldolgozás főként két alapvető műveletet foglal magában: egyrészt a jelerősítést, amely a gyenge RF-jeleket olyan erősségűre erősíti, amely alkalmas az átalakításra egy nagy-precíziós erősítőn keresztül, hogy elkerülje a gyenge jelek miatti átalakítási hibákat; másodszor a szűrés és tisztítás, amely egy professzionális szűrőmodul segítségével kiszűri az irreleváns zaj- és interferenciajeleket, és megtartja a tiszta hatékony RF jeleket. Termékeink testreszabott szűrési technológiát alkalmaznak, amely pontosan alkalmazkodik az 5 MHz-től 6 GHz-ig terjedő RF jel frekvenciasávhoz, biztosítva az előfeldolgozott jelek tisztaságát és felkészülve a későbbi átalakításra.
2. lépés: Elektro-Optikai átalakítás (E/O) - Analóg elektromos jelek "lefordítása" optikai jelekké
Ez a teljes átalakítási folyamat alapvető lépése és termékeink műszaki magja. Egyszerűen fogalmazva, ez az előfeldolgozott analóg RF elektromos jelek optikai jelekké alakítása, amelyek optikai szálakban továbbíthatók elektro-optikai átalakító eszközökön-, ami egyenértékű az elektromos jelek "fényrétegének" elhelyezésével, lehetővé téve számukra, hogy az optikai szálak előnyeivel hosszú-távolságú átvitelt érjenek el.

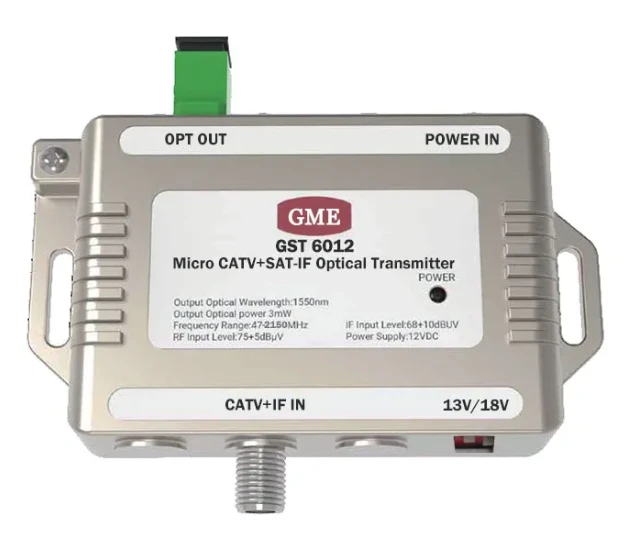

Termékeink nagy-linearitású DFB lézerdiódákat használnak központi elektro-optikai konverziós eszközökként, működési elve az "Intensity Modulation (IM)" technológián alapul: a lézer hajtóáramát közvetlenül az elektromos jel modulálja, így a kimenő optikai teljesítmény intenzitása szinkronban változik az RF jel amplitúdójával}, mint az analóg fény amplitúdója}. szimulálja a hangmagasságot, a fény intenzitásváltozása teljesen megfelel az eredeti RF jel változási törvényének, megvalósítva az "elektromos jel → optikai jel" pontos leképezését. Ennek a modulációs módszernek az előnye a gyors válaszsebesség és a kis jeltorzítás, ami maximalizálja az analóg RF jelek eredeti jellemzőinek megőrzését, különösen alkalmas olyan forgatókönyvekre, ahol magas a jelhűség követelménye, mint például a rádiócsillagászat és a műholdas kommunikáció.
Ugyanakkor termékeink beépített{0}}hőmérséklet-kompenzációs funkcióval rendelkeznek, amely hatékonyan ellensúlyozza a környezeti hőmérséklet-változások lézerre gyakorolt hatását, biztosítva az optikai jelek stabilitását. Még szélsőséges körülmények között is, -40 foktól +70 fokig stabilan képes elvégezni az elektro-optikai átalakítást.
3. lépés: Száloptikai átvitel - Interferencia-mentes, alacsony-„Jelcsatorna”
Az elektro-optikai átalakítás után az optikai jel a szálmagba kerül, és megkezdődik a hosszú{1}}távú átvitel. Ennek a lépésnek az az előnye, hogy a száloptikai átvitel magja eltér a hagyományos kábeles átviteltől: az optikai szál a teljes fényvisszaverődés elvét használja, hogy korlátozza az optikai jel terjedését a szál magon belül. A szálmag törésmutatója valamivel magasabb, mint a burkolaté, ami biztosítja, hogy az optikai jel ne szivárogjon, és hatékony átvitelt biztosít.
A hagyományos koaxiális kábelekhez képest a száloptikás átvitelnek három pótolhatatlan előnye van, amelyek egyben kulcsfontosságúak termékeink számára az ügyfelek fájdalmai megoldásában: először is az alacsony veszteség. Az 1550 nm-es sávban az optikai szál átviteli vesztesége csak körülbelül 0,2 dB/km, ami sokkal alacsonyabb, mint a koaxiális kábelek vesztesége, amely gyakran több dB/m. Még ha több tíz vagy akár több száz kilométeren keresztül továbbítják is, a jel nem csillapodik jelentősen; másodszor, erős anti-interferencia. Az optikai szál egy dielektromos anyag, amely teljesen immunis az elektromágneses interferenciára (EMI) és a rádiófrekvenciás interferenciára, különösen alkalmas durva interferencia-környezetekben, például ipari és katonai környezetben; harmadik, könnyű súly. Egyetlen optikai szál átmérője mindössze 125 mikron, ami sokkal könnyebb, mint a koaxiális kábelek, ami nagyban csökkenti a kábelezés nehézségét és költségét.
Termékeink kompatibilisek az SM28 egy-módusú optikai szállal, és támogatják a Wavelength Division Multiplexing (WDM) technológiát, amely több-csatornás RF jelátvitelt valósít meg egyetlen optikai szálon keresztül, tovább javítva az átviteli hatékonyságot, csökkentve a vezetékezési költségeket, és alkalmazkodva a több-forgatókönyvű alkalmazások igényeihez.
4. lépés: Fotoelektromos átalakítás (O/E) - Az optikai jelek „visszaállítása” analóg elektromos jelekké
Amikor az optikai jel eléri a vevővéget, azt vissza kell alakítani az eredeti analóg RF elektromos jellé fotoelektromos átalakítás révén, hogy a végberendezések (például bázisállomások, radarok és kijelzők) felismerhessék és felhasználhassák. Ez a lépés az elektro-optikai átalakítás fordított folyamata, amelyhez szintén nagy-precíziós eszközökre van szükség a helyreállítás minőségének biztosítása érdekében.

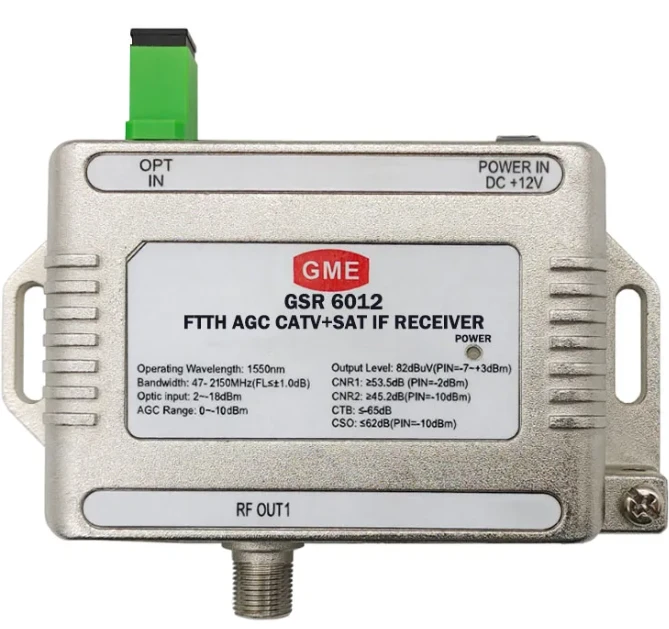

Termékeink nagy{0}}érzékenységű fotodetektorokat (PIN fotodiódákat vagy lavina fotodiódákat APD) használnak alapvető konverziós eszközként. Feladatuk, hogy az optikai jelek intenzitásváltozását megfelelő elektromos jelekké alakítsák át (fotogenerált áram)-minél erősebb az optikai teljesítmény, annál nagyobb a generált áram, ami teljes mértékben megfelel az adóvég jelváltozási törvényének. Az átalakított elektromos jelet egy alacsony-zajú erősítő tovább erősíti, hogy a jelerősség megfeleljen a végberendezés követelményeinek, és egyúttal elnyomja a zaj interferenciát, hogy elkerülje a visszaállított jel torzulását.
5. lépés: Jelposta-feldolgozása - Pontos visszaállítás a termináligényekhez való alkalmazkodáshoz
A fotoelektromos átalakítást követően az analóg RF elektromos jelnek át kell mennie az utolsó utó{0}}feldolgozási lépésen, mielőtt valóban használatba vehetné. Az utófeldolgozás-főként a jel alakítását és az erősítés kalibrálását foglalja magában: az alakító modul kijavítja a jelátvitel során előforduló kisebb torzulásokat, hogy biztosítsa, hogy a jel hullámalakja teljesen összhangban legyen az eredeti jellel; az erősítés kalibráló modul a jelerősítést a végberendezéshez igazított tartományba állítja, hogy elkerülje a berendezés túlzott vagy elégtelen jelerőssége által okozott meghibásodását.
Termékeink támogatják az Automatic Gain Control (AGC) funkciót, amely manuális beavatkozás nélkül képes automatikusan beállítani az erősítési paramétereket az átviteli távolságnak és a jelerősségnek megfelelően, nagymértékben javítva a könnyű használatot, valamint hosszú távú -stabilitást és jelek konzisztenciáját.
Miért válassza RF jelünket száloptikai termékekhez?
Az analóg jel-szálká alakítás elvét megértve nem nehéz megállapítani, hogy az átalakítási folyamat minden egyes lépése nagy{0}}precíziós eszközökön és optimalizált tervezésen- támaszkodik, és ez a termékeink versenyképessége. Összefoglalva, előnyeink három szempontból tükröződnek:
Nagy-hűségű átvitel: A nagy-linearitású lézerek és fotodetektorok, valamint a precíz szűrés és az erősítés szabályozása révén a hamis-szabad dinamikatartomány elérheti a 100 dBm/H2/3 értéket, maximalizálva az analóg RF jelek eredeti jellemzőinek megőrzését és elkerülve a torzítást;
Stabilitás és megbízhatóság: Beépített-hőmérséklet-kompenzációs és automatikus erősítésszabályozási funkciók, amelyek széles hőmérsékleti tartományhoz és összetett környezetekhez alkalmazkodnak, akár 20 km-es távolsági átvitelt is támogatnak átjátszók nélkül, 0,4 dB/km-nél kisebb veszteséggel, kielégítve a különféle forgatókönyvek, például az ipar, a kommunikáció és a katonai követelmények szigorú követelményeit;
Rugalmas alkalmazkodóképesség: 5 MHz-től 6 GHz-ig terjedő frekvenciatartományt fed le, támogatja az egymódusú optikai szálat és a WDM technológiát, és testreszabott megoldásokat kínál az ügyfelek igényei szerint, alkalmazkodva a különféle alkalmazási forgatókönyvekhez, például 5G bázisállomásokhoz, rádióteleszkópokhoz, rádióhoz és televízióhoz, valamint radarok.
Akár meg kell oldania az RF jelátvitel csillapításának problémáját nagy távolságokon, akár meg kell szabadulnia az elektromágneses interferencia okozta problémáktól, az analóg jel-száloptikai technológia az optimális megoldás,{0}}és az RF jel-száloptikai termékeink olyan kiforrott megoldások, amelyek megvalósítják ezt az elvet, és segítenek elérni a hatékony, stabil és alacsony költségű-jelátvitelt.
Ha projektje rádiófrekvenciás jelátviteli kihívásokkal néz szembe, és szeretné tudni, hogy termékeink hogyan tudnak igazodni az Ön egyedi igényeihez, kérjük, vegye fel velünk a kapcsolatot, hogy részletes műszaki megoldásokat és termékparamétereket kapjunk, és professzionális technológiával kísérjük jelátvitelét.
