Leírás

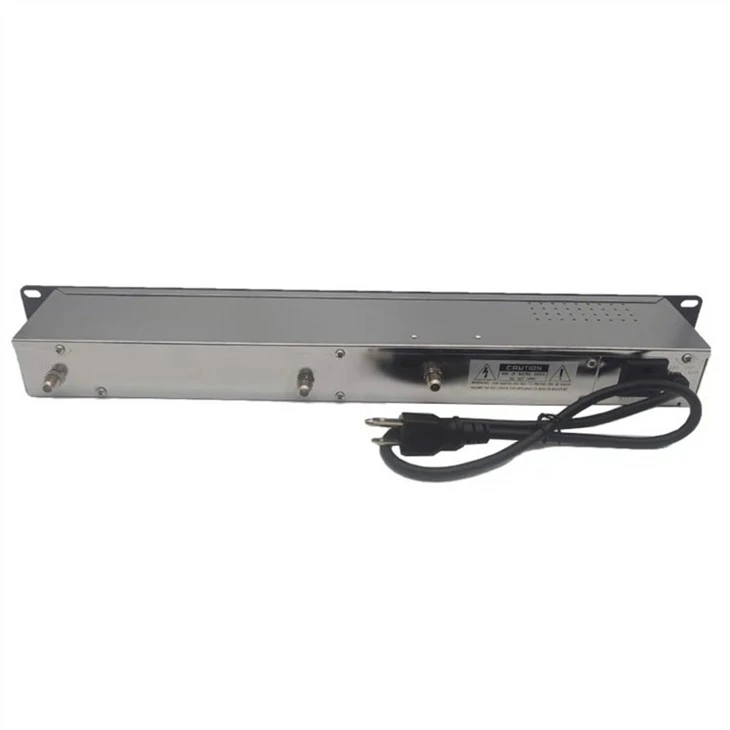

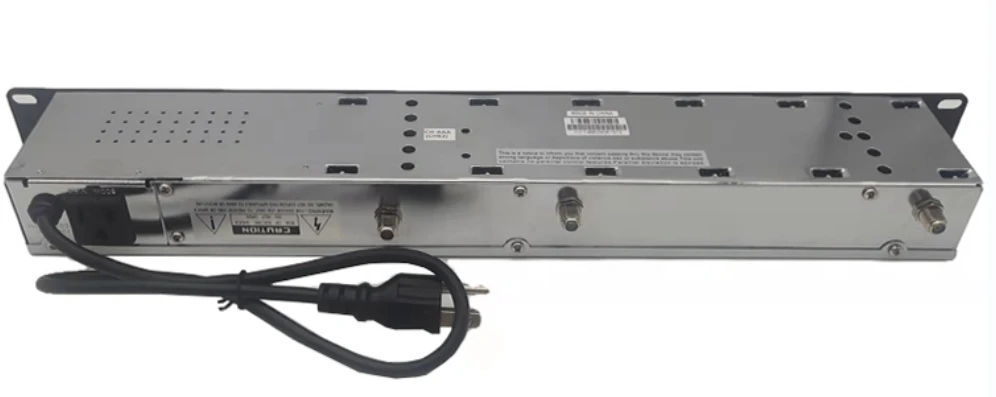

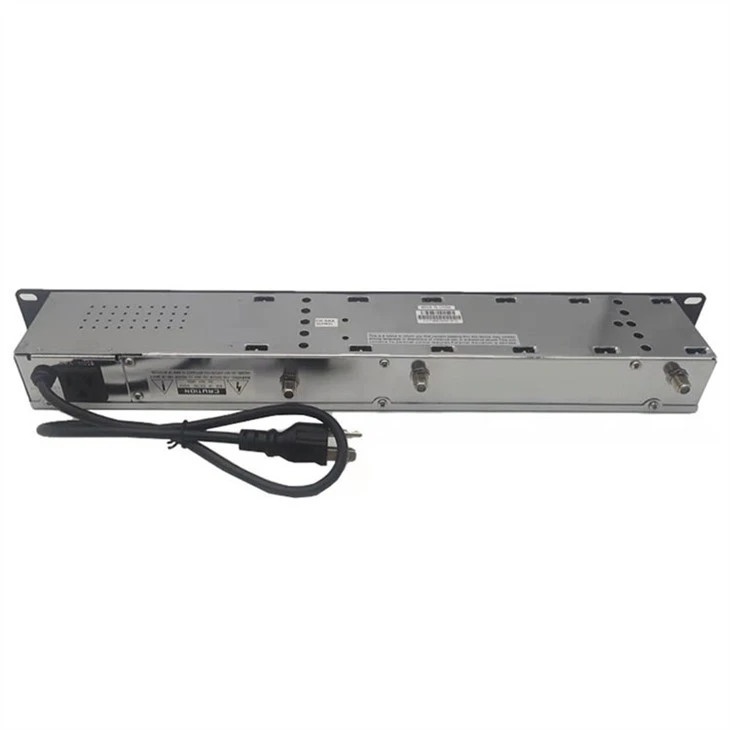

A CT-SAW860 egy teljesen szilárd állapotú-audió/videó modulátor, amely modulált video- és hangfrekvenciás RF vivőkimenetet biztosít fix csatornán 54 MHz és 860 MHz között.
A SAW Filtered Audio Video Modulator szabványos polaritású videót fogad 0,7-2,5 Vp-p szinten olyan videóforrásokból, mint a műholdvevő, demodulátor, TV-kamera, DVD-lejátszó vagy videomagnó.

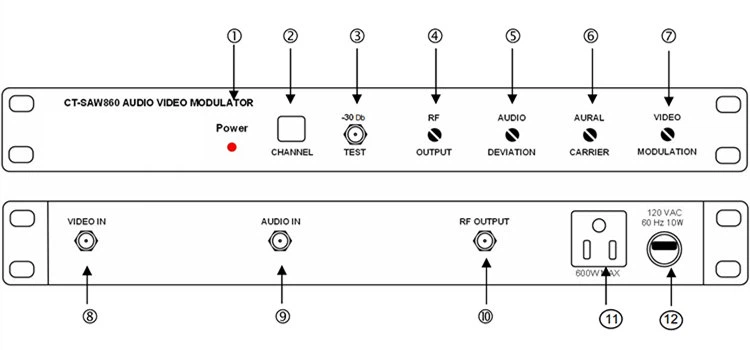

Az egység kiváló minőségű video-, szín- és audiojeleket biztosít a zárt áramkörű MATV, SMATV vagy CATV rendszeren belül bármely használaton kívüli csatornán. Az egyszerű kezelés érdekében az összes szintvezérlő az előlapon található.
Specifikáció
|
Származási hely: Guangdong, Kína |
|
|
Modellszám: GDM{1}}004 (GLM-SAW860) |
|
|
RF |
|
|
1. Kimeneti csatornák |
TV VHF: 2-13, UHF: 14-69, CATV: 2-127 |
|
2. Kimeneti szint |
+55 dBmV (minimum) |
|
3. Kimeneti szint tartomány |
13 dB |
|
4. A/V vivőarány |
-7dB és -22dB között |
|
5. Hamis kimenet |
-60 dB videóvivő alatt (@A/V vivőarány -15 dB, kimeneti szint: +55dBmV) |
|
6. Frekvenciapontosság/stabilitás |
±5 KHz |
|
7. Kimeneti impedancia |
75 Ohm |
|
8. Kimeneti megtérülési veszteség |
9 dB |
|
VIDEÓ |
|
|
1. Videó bemeneti szint |
0,7 Vp-p minimum @87,5% Moduláció |
|
2. Differenciálnyereség |
<5% (10 to 90% APL) |
|
3. Differenciál fázis |
<5˚ (10 to 90% APL) |
|
4. Zúgás és zaj |
-60 dB @87,5% Moduláció |
|
5. Vizuális vivő-zaj arány |
60 dB @ 4 MHz BW |
|
6. Frekvenciaválasz |
±1,7 dB (30 Hz – 4,2 MHz) |
|
HANG |
|
|
1. Bemeneti szint |
0,8 Vp-p ±25 KHz eltérés esetén |
|
2. Bemeneti impedancia |
600 Ohm kiegyensúlyozatlan |
|
3. Elő-Kiemelés |
75 µSec |
|
ÁLTALÁNOS |
|
|
1. Bemeneti teljesítmény tartomány |
120 VAC, 60 Hz |
|
2. Üzemi hőmérséklet |
32 ˚F ~ 122 ˚F |
|
3. Csatlakozók |
Mind "F" típusú |
|
MECHANIKAI |
|
|
1. Méretek |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. Súly |
4,3 font |

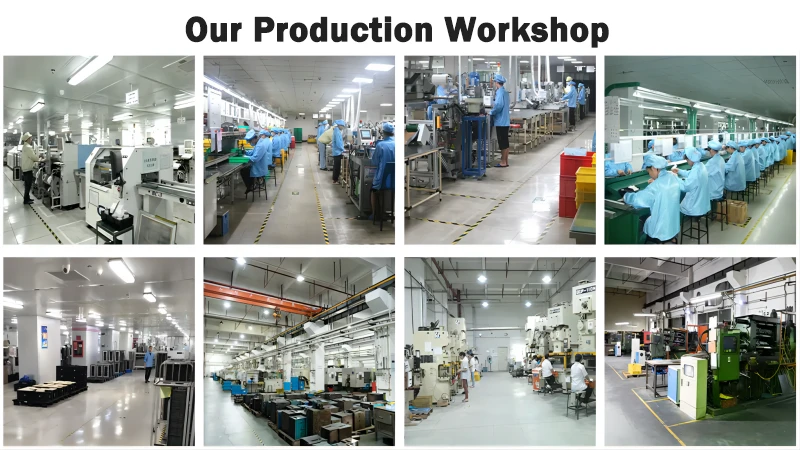

A Goodmind Electronics (Shenzhen) Co., Ltd.-t 1992-ben alapították 18 millió amerikai dollár jegyzett tőkével. Saját gyára Shenzhenben található, és több mint 1000 alkalmazottat foglalkoztat. Ez egy csúcstechnológiás vállalkozás, amely a kutatás-fejlesztést, a termelést, az értékesítést és a szolgáltatást integrálja. A cég az antenna / hálózati kommunikáció / Bluetooth / AV-kiegészítők / intelligens otthon / autós kiegészítők professzionális gyártó cégére specializálódott. A gyár függőlegesen integrált. A gyár rendelkezik műanyag feldolgozással, fémbélyegzéssel, cink présöntéssel, SMT-vel, DIP-vel és összeszerelő központtal. A vállalat erős pénzügyi erővel, professzionális K+F csapattal, kiváló gyártóberendezésekkel és letisztult gyártással rendelkezik, és elkötelezett amellett, hogy kiváló minőségű termékeket készítsen az ügyfelek számára.
Mi az a SAW Filtered Audio Video Modulator?
A SAW Filtered Audio Video Modulator az analóg televíziós rendszerekben általánosan használt eszköz audio- és videojelek sugárzására. Felületi akusztikus hullám (SAW) szűrőt alkalmaz a modulált jel pontos formálására és szűrésére, biztosítva a meghatározott frekvenciaszabványoknak való megfelelést és csökkentve az interferenciát.
Hogyan működik a SAW-szűrő ebben az összefüggésben?
A Surface Acoustic Wave (SAW) szűrő egy olyan akusztikus hullámeszköz, amely rádiófrekvenciás jeleket szűr és dolgoz fel. Ebben a modulátorban segít finomítani az audio{1}}videojel frekvenciajellemzőit, biztosítva, hogy az a kijelölt frekvenciaspektrumon belül maradjon, és minimalizálja az interferenciát.
Mi a célja a SAW szűrőnek egy audio-video modulátorban?
A modulátorban található SAW szűrő a modulált jel formálására és szűrésére szolgál. Segít megfelelni bizonyos frekvenciaszabványoknak, megakadályozza a szomszédos csatornákkal való interferenciát, és javítja a továbbított audio{1}}videojel általános minőségét.
SAW Filtered Audio Video Modulator
A SAW (Surface Acoustic Wave) szűrt audio-videomodulátor egy analóg televíziós rendszerekben használt eszköz audio- és videojelek sugárzására. Tartalmaz egy SAW szűrőt, amely egy akusztikus hullámeszköz a modulált jel pontos formálására és szűrésére. Ez segít biztosítani a meghatározott frekvenciaszabványoknak való megfelelést, és csökkenti az interferenciát.
Az ilyen típusú modulátorok továbbra is relevánsak a digitális műsorszórásra való átállás során?
A digitális műsorszórásra való széleskörű átállással a hagyományos analóg audio{0}}videomodulátorok SAW-szűrőkkel egyre kevésbé elterjedtek. A digitális műsorszóró rendszerek gyakran fejlettebb modulációs és kódolási technikákat alkalmaznak.
Hogyan kezeli a modulátor a szomszédos csatornák interferenciáját?
A SAW szűrő fontos szerepet játszik a szomszédos csatornákból származó interferencia vagy a nem kívánt jelek csökkentésében. Biztosítja, hogy a modulált jel a kijelölt frekvenciatartományon belül maradjon, minimalizálva az interferencia kockázatát.
GYIK
K: Egy SAW Filtered Audio Video Modulator képes több csatornát kezelni?
V: Igen, a kialakításától és specifikációitól függően egy modulátor több csatornát is képes kezelni. Kulcsfontosságú az eszköz képességeinek ellenőrzése és a regionális műsorszolgáltatási szabványoknak való megfelelés biztosítása.
K: Hogyan biztosíthatom a kompatibilitást a regionális műsorszolgáltatási szabványokkal?
V: Lényeges, hogy konzultáljon a gyártókkal vagy beszállítókkal, hogy megbizonyosodjon arról, hogy a SAW Filtered Audio Video Modulator megfelel az Ön régiójában érvényes speciális műsorszórási szabványoknak és előírásoknak.
K: Van-e folyamatos támogatás az ilyen típusú berendezések karbantartásához és frissítéséhez?
V: Az analóg műsorszóró rendszerek kivezetésével a hagyományos analóg modulátorok karbantartásának és frissítésének támogatása korlátozottá válhat. Fontolja meg a digitális megoldásokra való átállást a hosszú távú{1}}életképesség érdekében.
